Газораспределительная система контроль запорных клапанов

Разработанные для суровой жизни, бесконтактные выключатели ТЕКО предназначены для решения задач контроля и обнаружения в таком важном деле, как газификация страны. Так, индуктивные бесконтактные выключатели применяются в конструкции запорной арматуры и контролируют положение «открыт-закрыт» и контролируют срабатывание. Прежде всего, это клапаны отсечного действия, предназначенные для автоматического прекращения подачи газа на газораспределительных участках и для работы в составе регулирующей аппаратуры газовых котельных. Широкое применение бесконтактных датчиков нашего производства в газораспределительном оборудовании обусловлено работоспособностью в условиях высокого давления и устойчивостью работы в разнообразных диапазонах температур.

Как контролировать срабатывание ПЗКА – клапана предохранительного запорного автоматического

Данный аппарат (ПЗКА) необходим для автоматического прекращения подачи природного газа в качестве топлива к газоиспользующим установкам.

Для того, чтоб контролировать срабатывание клапана в условиях высокого давления применяют индуктивные бесконтактные датчики специального исполнения.

Самые популярные датчики с повышенной герметичностью IP68, так же с расширенным температурным диапазоном - 25°С..+80°С, которые предназначенные для работ в среде с давлением до 2 МПа (20 кг/см²):

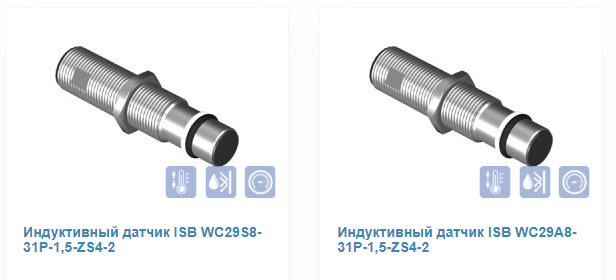

Индуктивный датчик ISB WC29S8-31P-1,5-ZS4-2 исполнение корпуса (стальной), индуктивный датчик ISB WC29A8-31P-1,5-ZS4-2 исполнение корпуса (алюминиевый):

Как контролировать срабатывание клапана электромагнитного автоматического

Данный клапан предназначен для применения в системах дистанционного управления потоками разнообразных газовых сред, так же и углеводородного газа, сжатого воздуха, газовых фаз сжиженных газов и других неагрессивных газов, в том числе неагрессивных жидкостей в качестве запорно регулирующего устройства и органа безопасности при продолжительных условиях работы.

Такие задачи, как контроль срабатывания электромагнитного автоматического клапана во взрывоопасных средах удачно решают взрывозащищенные датчики ТЕКО. При работе во взрывобезопасных средах используют бесконтактные датчики в общепромышленном исполнении.

Взрывозащищенные или взрывобезопасные выключатели серии ISB WF63A8-3-N-1 с увеличенной герметичностью IP68, которые работают в условиях высокого давления до 1,0 МПа (10 кг/см²) и температурном диапазоне: -45°C до +90 °C; -25°C до +75 °C.

Так же индукционные выключатели с повышенной герметичностью IP68, для работы в условиях высокого давления до 1,0 МПа (10 кг/см²) и в другом температурном диапазоне -45°C до +90 °C: ISB WF63A8-32N-3-LZ-1C; ISB WF63A8-32P-3-LZ-1C; ISB WF63A8-31N-3-LZ-1C.

Индуктивный выключатель ISB WBC22A8-31P-1,5-PS4-1 с повышенной герметичностью IP68, предназначен для работ в условиях высокого давления до 1,2 МПа (12 кг/см²) и температурных диапазонах -30°C до +80 °C.

Контроль срабатывания клапана в составе автоматичного запорного устройства для газорегуляторных пунктов

Такие устройства, применяют для установки в качестве предохранительных запорных клапанов (ПЗК) на линиях подачи природного газа в помещениях газорегуляторных пунктов (ГРП), оснащаются индуктивными датчиками специального изготовления, которые предназначены для работ в условиях высокого давления и перепадов температур.

Индукционный выключатель ISB WBC22A8-31P-1,5-PS4-1 с герметичностью IP68, для работы в условиях высокого давления до 1,2 МПа (12 кг/см²) в температурном диапазоне -30°C до +80 °C:

Управление электромагнитными системами



Устройства, предназначенные для установки в роли предохранителя запорного клапана (ПЗК) по каналам подачи природного газа в помещениях газорегуляторных пунктов (ГРП), оснащаются индуктивными датчиками особого производства, которые предназначены для работ в условиях повышенного давления и разных температур.

Контроль положения поршня в клапане

Для решения задачи по контролю положения поршня в клапане запорного устройства, применяются датчики стойкие к давлению со стороны чувствительной поверхности до 1 МПа.

Индукционный датчик ISB W212S8-31N-1,5-1C-O-0,1:
