Контроль порогового рівня рідини та сипких матеріалів

Контролировать уровень - одна из самых не простых задач на пищевом производстве. Фактически в каждом технологическом процессе необходимо контролировать пороговый уровень (верхний и нижний) в накопительном резервуаре, цистерне, баке, емкостях; вовремя прекратить подачу сыпучего материала или жидкости и предусмотреть переполнение жидкости или пересып; отключать подачу жидкости в резервуарах по достижению порогового уровня; включать подачу при расходе материала.

Все емкостные датчики срабатывают не только на металлические объекты воздействия, но и на диэлектрические материалы, появившиеся в зоне чувствительности датчика.

Емкостные бесконтактные датчики имеют пороговый выходной сигнал и применяются для контроля положения объектов из диэлектрических материалов или их счета.

Для решения таких задач мы предлагает емкостные бесконтактные выключатели уровня.

Предлагаем несколько вариантов применения емкостных выключателей уровня:

Вариант 1.

Контроль уровня без контакта с контролируемой средой

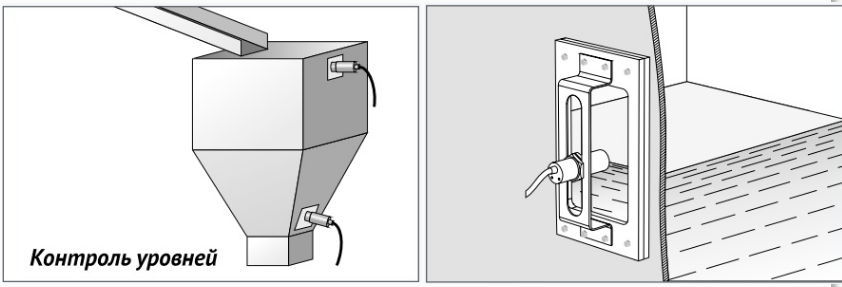

В металлическом резервуаре на требуемом уровне вырезаем окно (люк), в которое устанавливаем перегородку из диэлектрика (стекло, оргстекло, фторопласт). Емкостный выключатель устанавливаем напротив перегородки. Толщина перегородки должна быть значительно меньше расстояния срабатывания выключателя. Допустим, резервуар изготовлен из диэлектрика, то контролировать уровень материала емкостным бесконтактным выключателем возможен через стенку самого резервуара.

При такой установке выключателя не предъявляются особые требования к материалу корпуса выключателя, т.к. он не контактирует с пищевыми продуктами.

Рекомендуемые бесконтактные датчики

Полное описание выключателей нажмите на ссылку

CSN E8A5-43P-20-LZ-Емкостный выключатель

CSN E5A5-32P-10-LZ-Емкостный выключатель

Решение 2.

Решение 2.

Контроль уровня в контакте с контролируемой средой

Для данного способа установки мы разработали специальную серию выключателей, которые встраиваются в резервуар и имеет выносной чувствительный элемент.

Датчик закрепляем на стенке или крышке резервуаров, либо на трубопроводах так, чтобы чувствительная поверхность была погружена в контролируемую среду. Таким методом мы можем контролировать наличие жидкости или сыпучих материалов в процессах, где отсутствие этих материалов может вызвать аварийную ситуацию.

Такие выключатели производим из материалов стойких к коррозии и к воздействию агрессивной среды (корпус -нержавеющая сталь, чувствительная поверхность – фторопласт).

Плюсы такого решения, в сравнении с Решением 1:

- меньшие размеры "окна" в резервуаре для врезки выключателя,

- герметичная установка потенциально высокая (наличие уплотнительного кольца выключателя, степень защиты со стороны чувствительного элемента датчика IP68),

- возможна работа выключателя под давлением рабочей жидкости (от 0,15 МПа до 32 МПа, в зависимости от типа выключателя)

- наличие в бесконтактных датчиках фиксированной задержки срабатывания исключает ложные переключения при колебаниях рабочей жидкости.

Недостатки такого решения, в сравнении с Решением 1:

- возможность налипания контролируемого материала на выступающий чувствительный элемент датчика, что может привести к ложному срабатыванию выключателя,

- более высокая стоимость.

Рекомендуемые бесконтактные выключатели

Полное описание выключателей нажмите на ссылку

CSN EC50S8-31P-25-LZS4-H-Емкостный выключатель

CSN EC46B8-31P-8-LZS4-P1-Емкостный выключатель

КОНТРОЛЬ УРОВНЯ ЖИДКОСТИ В ТРУБАХ

При наличии пены применяют выключатели

Емкостные выключатели с открытым электродом с резьбой 1/2"

• CSNp EC51S8

Ёмкостные датчики, размер резьба М27

• CSNp EC50S8

При отсутствии пены и без налипания применяют выключатели

Ёмкостные выключатели с резьбой G1/2''

• CSNp EC48S8

Емкостный датчик с резьбой М12х1

• CSNp E47S8

                                                       Способы установки

Емкостные датчики серии ДКЕ имеют чувствительный элемент из фторопласта или нержавейки, погружаемый в контролируемую среду. Датчики контролируют предельный уровень. Датчики ДКЕ вкручиваются в боковую стенку или крышку резервуара.

Датчики ДНЕ стандартно устанавливают в резервуары в верхней части. Система ДНЕ-ПВСУ показывает уровень и подает два пороговых сигнала при достижении нужного верхнего или нижнего уровня.

Датчики ДКЕ и ДНЕ имеют детали из нержавеющей стали и фторопласта. Могут применятся в пищевой промышленности. Применяют датчики в птицеводстве и свинооткормочных комплексах.

Для правильной работы датчиков с объектами из различных материалов необходимо учитывать свойства материала, так как расстояние срабатывания может уменьшаться.

График Srв зависимости от Еr

Значение Еr для отдельного материала
