Блоки питания

Блоки питания предназначены для стабилизации напряжения постоянного тока электро-приборов и выключателей в промышленности.

Блок питания:

  • Гарантируют защиту от короткого замыкания;
  • Гарантируют защиту от превышения нагрузки и напряжения;
  • Так же обеспечивают защиту по температуре;
  • Корпус выполнен из ударопрочного и влагостойкого материала;
  • Работают без вентиляторов для охлаждения;
  • Есть встроенный фильтр для снижения помех.

Блоки питания изготовляются импульсными по принципу действия и выполнены по схеме однотактного обратноходового преобразователя, есть фильтр радиопомех навходе и гальваническая развязка между входом и выходом. Крепится блок на DIN-рейку

Блоки изготовлены в одном корпусе в нескольких модификациях, но с разным выходным напряжениям: 5В, 12В, 15В, 24В.

Блоки питания к выключателям БП2-24V DC

Блок питания к выключателям БП3,5-12V DC

Блок питания к выключателям БП5-5V DC

Обеспечение искробезопасности цепи

Блоки сопряжения NAMUR


Блок сопряжения применяется для питания индуктивных, емкостных, герконовых бесконтактных взрывозащищённых выключателей с видом взрывозащиты POExia ma IMaX/0Ex ia ma IICT4/T6Ga X и 1Exia ma IICT4/T6GbX и для преобразований слаботочных аналоговых сигналов, поступающих от выключателей, сигнализирует реле для управления исполнительными приборами промышленной автоматики.

Применяя во взрывоопасной зоне, датчики подключаются к системе управления с помощью блока сопряжения, который размещен вне взрывоопасной зоны.

Блок сопряжения гарантирует:

  • Гальваническую развязку выключателей с исполнительными устройствами.
  • Преобразование слаботочного сигнала сенсора в выходной сигнал реле для управления исполнительным приборами с одновременной индикацией замкнутого состояния выхода.
  • Инверсию положения выхода канала установкой перемычками между контактами.
  • Мониторинг исправности сенсора и линии связи с сенсорами (короткое замыкание, обрыв провода).
  • Свето-индикацию и размыкание выходного канала при обнаружении неисправности.
  • Образование обобщенного сигнала "АВАРИЯ" и прерывание контактов аварийного канала при повреждении в рабочем канале.
  • Вместо выключателя на вход блока сопряжения можно подсоединить механический контакт (контактный выключатель) в комплекте с резисторными модулями (R1 = 1-2,2кОм; R2=10-22кОм при R1/R2 = 1/10).

Данный Блок принадлежит к связанному электрооборудованию с видом взрывозащиты "искробезопасная электрическая цепь" со стороны подключения выключателя и имеет маркировку взрывозащиты.

Искробезопасность происходит с применением токоограничительных резисторов, которые ограничивают ток в искробезопасной цепи до 9 мА, и 3-мя стабилитронами типа подключенными параллельно искробезопасной цепи и ограничивают напряжение вискробезопасной цепи до9В. Для гальванической развязки питания от искробезопасной цепи применяется неповреждаемый трансформатор с предохранителями по первичной цепи питания и по вторичной цепи питания, включенным последовательно с токоограничительным резистором. Блоки сопряжений с выходом оптронным имеет частоту оперирования оптронного выхода до 200 Гц. Частоту оперирования можно увеличить по отдельной заявке клиента.

Примеры исполнений:

  • Варианты напряжения питания 24 В DC, 110 В АС, 220 В АС
  • Возможное количество подключаемых датчиков 1...4
  • Возможное количество электронных выходов 1...4
  • Возможное количество релейных выходов 1...4

Фотобарьеры

Серия Safegate

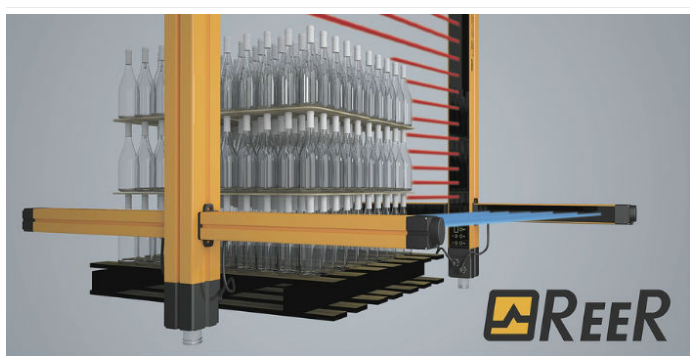

Фотобарьеры серии Safegate отличаются высокопрочным и защищенным корпусом, а также, работоспособностью при низких температурах, предназначены для обеспечения безопасности оборудования в суровых условиях эксплуатации. Фотобарьеры завесы Safegate отлично подходят для автоматизации складов и логистических комплексов.

Фотозавесы оборудованы 4-мя сигналами подавления, выведенными на разъем на корпусе приемника. К ним могут быть подключены датчики для создания требуемой логики подавления или сигналы системы управления оборудования.

СерияJanus

Фотобарьры комплектации Janus рекомендованы для широкого круга задач по обеспечению безопасности оборудования, где необходима функция подавления.

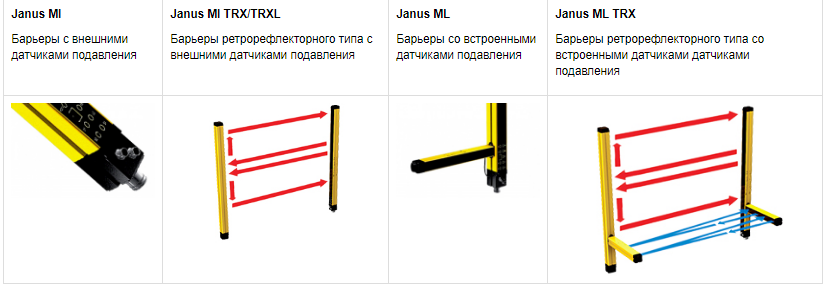

Серия Janus предоставляет самый широкий выбор моделей по разрешению и высоте защиты, конфигурации логики подавления. Для разнообразных задач данная серия включает различные исполнения фотозавес:

  • отдельно активные излучатель и приемник;
  • излучатель-приемник с пассивным отражателем ретрорефлектороного типа;
  • модели со встроенными выключателями приглушения;
  • модели с подключением внешних выключателей приглушения любого типа.
