Контроль уровня жидкости и сыпучих материалов в пищевой промышленности

Способы контроля уровня жидкости и сыпучих материалов в пищевой промышленности

• Как контролировать предельный, промежуточный, а также минимальный уровень
• Контроль уровня жидкостей, образующих пленку на поверхности

Контроль минимального, промежуточного и предельного уровня жидкости, сыпучих материалов в резервуарах пищевого производства

Для решения данной задачи связанной с контролем и измерением уровня компании производители запускают серию поплавковых и емкостных датчиков CSN EF48B8-43P-20-LZ-P1, CSN EF46B8-31N-8-LZ

Типовые варианты применения датчиков уровня

1. Контроль уровня без контакта со средой

В данном варианте, между датчиком и измеряемой средой применяют защитную диэлектрическую перегородку, например на контролируемом уровне вырезают окно (люк), в которое монтируют перегородку из диэлектрика (фторопласт, оргстекло, стекло).

Выключатель вкручивают напротив перегородки. Толщина данной перегородки в любом случае должна быть намного меньше расстояния срабатывания самого датчика.

Если емкость изготовлена из диэлектрика, тогда контролировать уровень материала емкостным датчиком возможно через стенку самого резервуара.

2. Контроль уровня в контакте со средой

При таком применении активная поверхность выключателя контактирует со средой. Для данного варианта установки производителем разработана специальная серия датчиков встраиваемых в емкость, с выносной (штыревой) активной поверхностью.

Датчик устанавливают на крышке или стенке резервуара, можно и на трубопроводе так, чтобы чувствительный элемент был опущен в контролируемую среду. Таким способом можно контролировать наличие жидкости в процессах, где ее отсутствие способствует возникновению аварийной ситуации.

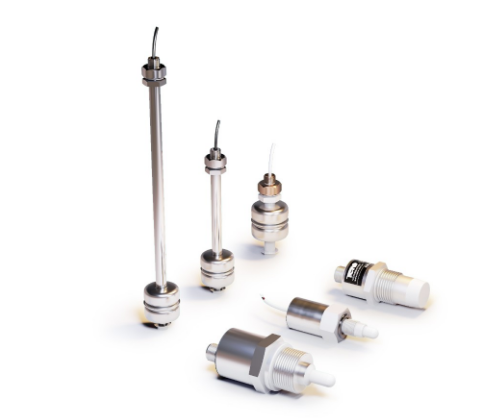

Датчики уровня в корпусе из нержавеющей стали

Емкостные бесконтактные выключатели в корпусе из нержавеющей стали

Вибрационные датчики-сигнализаторы предельных уровней для жидких сред серии INNOLevel VIBRO-A

Данная серия вибрационных сигнализаторов уровня считается надежным и не нуждающимся в обслуживании прибором, который контролирует уровень жидких сред.

Такие датчики изготовлены для работы со следующими типами сред:

• Для жидкости пищевого назначения таких как вода, масло, молоко, солевые растворы;
• Для жидкости непищевого назначения таких как химические реагенты, конденсат, технические и сточные воды, применение в паровых котлах

Принцип действия вибро-датчика уровня жидких сред INNOLevel Vibro:

В вибро-датчике IL-VA вмонтированы два пьезоэлектрических элемента. При включении выключателя первый пьезоэлектрический элемент создает вибрации, а второй эти вибрации воспринимает и превращает в электрический импульс. При соприкосновении вибрационных зондов с материалом частота вибрации меняется, она затухает и на выходе создается сигнал

Технические характеристики и модельный ряд INNOLevel Vibro:

Контроль уровня жидкостей способных создавать пленку на поверхности в емкостях пищевого производства

Чтоб контроль уровня жидкостей, образующих пленку на поверхности был автоматизирован, производители разработали специализированные решения в виде емкостных датчиков уровня, принцип работы которых основан на различии теплопроводностей жидкостей и воздуха.

Емкостные датчики уровня с дискретным сигналом в корпусе из нержавеющей стали с принципом работы основанным на различии теплопроводностей жидкостей и воздуха

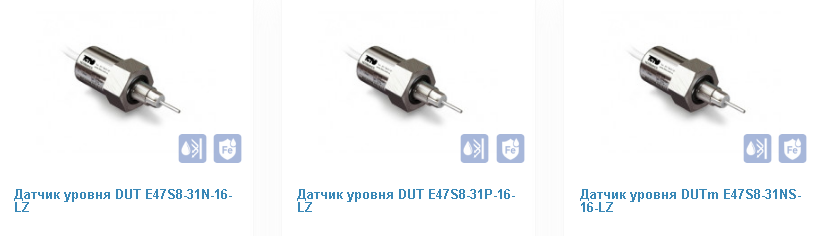

Датчики серии DUT — разработаны, чтоб контролировать уровень жидкости, с принципом работы с помощью термочувствительного элемента. Они служат для контроля уровня электропроводящих и диэлектрических жидкостей, способных образовывать пленку на поверхностях, Датчик уровня DUT E47S8-31N-16-LZ , Датчик уровня DUT E47S8-31P-16-LZ

Датчики серии DUT и принцип их работы основан на различии теплопроводностей воздуха и жидкостей. Данные выключатели создают выходной сигнал в результате изменения температуры активного элемента: в воздушной среде его температура максимальна, а при погружении в жидкость – снижается. В результате срабатывает пороговое устройство и формируется выходной сигнал электронного ключа датчика.

Такой принцип позволяет игнорировать посторонние частицы на чувствительном элементе датчика и исключить ложные срабатывания. Это решает проблему налипаний, частую при контроле вязких жидкостей на основе воды.

Данное свойство выгодно отличает новую серию выключателей от емкостных бесконтактных датчиков. Датчики данной серии DUT достаточно востребованы в системах автоматизации эко- и биологически чистых туалетов, при производстве мыла и других моющих средств, при контроле уровня сиропов в производстве безалкогольных напитков, а также в химическом и пищевом производстве в процессе контроля уровня растворов солей.
