Емкостный датчик CSN ET81A5-12G-20-LZ

Артикул: Те CSN ET81A5-12G-20-LZ

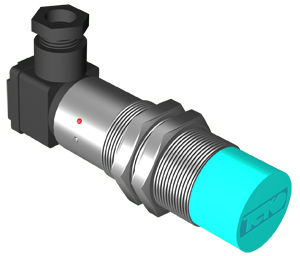

​Выключатель ёмкостный бесконтактный (датчик) CSN ET81A5-12G-20-LZ-H
Вид корпуса М30х1,5х112
Способ подключения Невстраиваемый
Напряжение и схема выхода Размыкающий
Диапазон рабочих напряжений 20...250 В / 20...320 В DC/AC
Номин. расстояние срабатывания 20 мм
Частота переключения 25 Гц
Падение напряжения <=5 В
Складські залишки: Под заказ
1 900 грн. (цена без НДС)

Категории: Металлический цилиндр с резьбой, Склад продукції, Ємнісні датчики - склад Україна., ТЕКО, Ємнісні безконтактні вимикачі. Ємнісні датчики., М30, Напряжение постоянного тока DC, 2-х проводные емкостные датчики, Коммутационная функция Н.З.DC и AC/DC, Напряжение переменного тока АС, 2-х проводные емкостные датчики, Коммутационная функция Н.З.АC и AC/DC, Напряжение постоянного и переменного тока AC/DC, 2-х проводные емкостные датчики, Коммутационная функция Н.З.AC/DC, АC и DC

Теги: Датчик ТЕКО, Теко, Датчик, Емкостный бесконтактный выключатель, Емкостный датчик CSN ET81A5-12G-20-LZ-H

Обзор

Выключатель ёмкостный бесконтактный (датчик) CSN ET81A5-12G-20-LZ-H предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.

Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

ХАРАКТЕРИСТИКИ

Размер корпуса, мм М30х1,5х112
Способ установки в металл Невстраиваемый
Тип контакта / Структура выхода Размыкающий
Номинальный зазор 20 мм
Рабочий зазор 0...16 мм
Гистерезис 5...20%
Диапазон рабочих напряжений, Uраб. 20...250 В / 20...320 В DC/AC
Рабочий ток, Iраб. При t<=75°C 10...500 мА (при <=75°C)
Рабочий ток, Iраб. При t>75°C 10...150 мА (при >75°C)
Максимальный ток, Imax при t <=20 мс и f <=1 Гц 3 A f=1 Гц
Остаточный ток <=5 мА
Падение напряжения при Iраб, Ud <=5 В
Частота переключения, Fmax 25 Гц
Комплексная защита Есть
Световая индикация Есть
Заземляющий вывод Есть
Присоединение / Подключение Клеммник
Материал корпуса Д16Т
Диапазон рабочих температур -15°С...+105°С
Степень защиты по ГОСТ 14254-96 IP65
Характеристики
Вид корпуса М30х1,5х112
Способ подключения Невстраиваемый
Напряжение и схема выхода Размыкающий
Диапазон рабочих напряжений 20...250 В / 20...320 В DC/AC
Номин. расстояние срабатывания 20 мм
Частота переключения 25 Гц
Падение напряжения <=5 В
Остаточный ток <=5 мА
Подключение Клеммник
Материал корпуса Д16Т
Комплексная защита Есть
Световая индикация Есть
Гистерезис 5...20%
Диапазон рабочих температур -15°С...+105°С
Степень защиты по ГОСТ 14254-96 IP65
Рабочий ток, Iраб. При t<=75°C 10...500 мА (при <=75°C)
Рабочий ток, Iраб. При t>75°C 10...150 мА (при >75°C)
Максимальный ток, Imax при t <=20 мс и f <=1 Гц 3 A f=1 Гц
Заземляющий вывод Есть
Рабочий зазор 0...16 мм
