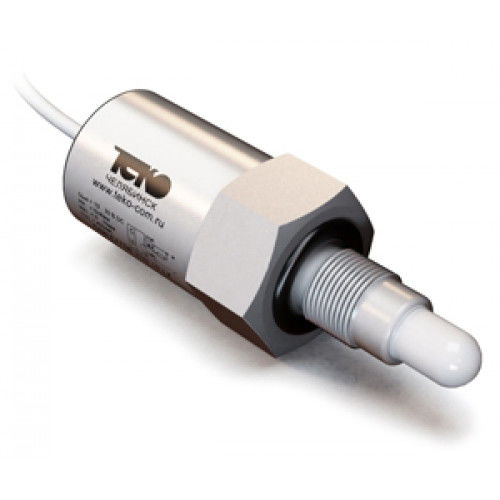

Ёмкостный датчик уровня CSN E47S8-31P-12-LZ
Выключатели емкостные бесконтактные CSN E47S8-31P-12-LZ (датчики) предназначены для контроля и регулирования уровня жидкостей с диэлектрической проницаемостью e>20 (вода, водные растворы, спирт, кислоты, щелочи, растворители, СОЖ, сточные воды, другие нейтральные и химически агрессивные жидкости) и коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях и системах.
Датчик может использоваться как врезной в стенку или крышку резервуара для измерения предельного уровня, для контроля наличия жидкости в трубе, баке и т.п.
Применение материалов стойких к коррозии и к воздействию агрессивных сред (корпус -нержавеющая сталь 12Х18Н10Т, чувствительная поверхность – фторопласт-4) позволяет использовать этот датчик для работы в жестких условиях эксплуатации, например: контроль уровня в накопительных баках СОЖ, контроль уровня в баках-хранилищах кислот и щелочей, контроль уровня в гальванических ваннах, контроль уровня в системах сточных вод, и т.п.
- ХАРАКТЕРИСТИКИ
Датчики CSN E47S8-31P-12-LZ применяются:
- в отрасли "Судовая автоматика": контроль уровня воды в топливном фильтре
- в отрасли "Автоматизация пожарной техники": контроль предельного уровня воды в пожарной цистерне
| Размер корпуса, мм | M12x1x76 | |
| Корпус | M12x1 | |
| Способ установки в металл | Невстраиваемый | |
| Максимальный рабочий ток, Imax | 400 мА | |
| Диапазон рабочих напряжений, Uраб. | 10...30 В DC | |
| Падение напряжения при Imax, Ud | ≤1,6 В | |
| Тип контакта / Структура выхода | PNP Замыкающий | |
| Присоединение / Подключение | Кабель 3х0,34 кв. мм | |
| Световая индикация | Есть | |
| Комплексная защита | Есть | |
| Материал корпуса | 12Х18Н10Т | |
| Степень защиты по ГОСТ 14254-96 | со стороны чувствительной поверхности IP68; остальное IP67 | |
| Гистерезис | 3...15% | |
| Длина чувствительной поверхности L, мм | 12 мм | |
| Задержка срабатывания | (1+/-0,2)c | |
| Измерение | Дискретное (пороговое) | |
| Максимальное давление со стороны чувств. поверхности | 0,15 МПа | |
| Материал чувствительной поверхности | Фторопласт | |
| Принцип измерения | Ёмкостный | |
| Присоединение | Кабель | |
| Диапазон рабочих температур | -25°С...+75°С | |
| Схема подключения | 3х проводный | |
| Уровень срабатывания, Hr (вода) | 0+/-3,5 мм | |
| Уровень срабатывания, Hr1 (вода) | 0...10 мм | |
| Функция выходного сигнала (2) | НО Замыкающий |
