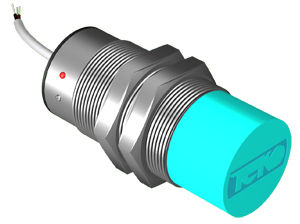

Емкостный датчик CSN E8A5-31P-20-LZ
Категории: Металлический цилиндр с резьбой, Склад продукції, Ємнісні датчики - склад Україна., ТЕКО, Ємнісні безконтактні вимикачі. Ємнісні датчики., М30, Напряжение постоянного тока DC, 3-х, 4-х и 5-ти проводные емкостные датчики, Схема подключения PNP, Коммутационная функция Н.О. для DC, Напряжение постоянного и переменного тока AC/DC, 3-х, 4-х и 5-ти проводные емкостные датчики, Схема подключения PNP, Коммутационная функция Н.О. для DC
Выключатель ёмкостный бесконтактный (датчик) CSN E8A5-31P-20-LZ предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.
Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
ХАРАКТЕРИСТИКИ
| Размер корпуса, мм | М30х1,5х76 |
| Способ установки в металл | Невстраиваемый |
| Тип контакта / Структура выхода | PNP Замыкающий |
| Номинальный зазор | 20 мм |
| Рабочий зазор | 0...16 мм |
| Гистерезис | 3...15% |
| Диапазон рабочих напряжений, Uраб. | 10...30 В DC |
| Максимальный рабочий ток, Iраб. | 400 мА |
| Падение напряжения при Iраб, Ud | <=2,5 В |
| Частота переключения, Fmax | 25 Гц |
| Комплексная защита | Есть |
| Световая индикация | Есть |
| Присоединение / Подключение | Кабель 3х0,34 кв. мм |
| Материал корпуса | Д16Т |
| Диапазон рабочих температур | -25°С...+75°С |
| Степень защиты по ГОСТ 14254-96 | IP65 |
| Вид корпуса | М30х1,5х76 |
| Способ подключения | Невстраиваемый |
| Напряжение и схема выхода | PNP Замыкающий |
| Диапазон рабочих напряжений | 10...30 В DC |
| Номин. расстояние срабатывания | 20 мм |
| Частота переключения | 25 Гц |
| Падение напряжения | <=2,5 В |
| Подключение | Кабель 3х0,34 кв. мм |
| Материал корпуса | Д16Т |
| Комплексная защита | Есть |
| Световая индикация | Есть |
| Максимальный рабочий ток, І раб.. | 400 мА |
| Гистерезис | 3...15% |
| Диапазон рабочих температур | -25°С...+75°С |
| Степень защиты по ГОСТ 14254-96 | IP65 |
| Рабочий зазор | 0...16 мм |
