Взрывозащищенный (взрывобезопасный) датчик ISB WC29S8-1,5-N-S4-2-C

Артикул: Те ISB WC29S8-1,5-N-S4-2-C

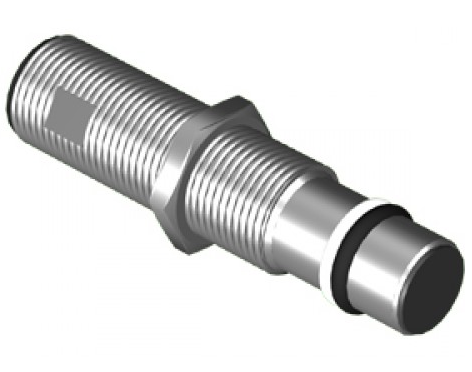

Взрывозащищенный (взрывобезопасный) датчик ISB WC29S8-1,5-N-S4-2-C
Под заказ
3 275,53 грн. (цена без НДС)

Категории: Датчики, ТЕКО, Особовибухобезпечне обладнання, Индуктивные датчики NAMUR для работы в среде высокого давления, Металлический цилиндр с резьбой, М12

Теги: Взрывозащищенный (взрывобезопасный) датчик ISB WC29S8-1, 5-N-S4-2-C

Обзор

Датчик индуктивный особовзрывобезопасный ISB WC29S8-1,5-N-S4-2-C преобразует бесконтактное воздействие объекта в электрический сигнал, подаваемый на исполнительное устройство как элемент автоматизированных систем управления технологическими процессами;


Датчик обеспечивает коммутацию промышленного оборудования группы I для подземных выработок шахт, рудников и их наземных строений, опасных по рудничному газу с возможными примесями других горючих газов или пыли в условиях особовзрывоопасной зоны, а также для оборудования группы II в местах опасных по взрывоопасным газовым средам согласно ГОСТ  МЭК 60079-0-2011 и ГОСТ  МЭК 60079-11-2010.
Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты PO Ex ia ma I Ma / 0Ex ia ma IIC T4 Ga.

Выключатель должен подключаться к сертифицированной электрической цепи уровня “ia” для взрывоопасных смесей категории I согласно  или группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями  “Правил устройства электроустановок” и  “Электрооборудование взрывозащищенное.  Электроустановки во взрывоопасных зонах".


Диапазон рабочих температур -45°C...+65°C
Степень защиты по ГОСТ 14254-96 IP68
Диапазон рабочих напряжений, Uраб. 7,7...9 В DC
Кол-во проводов 2
Материал корпуса Сталь 12Х18Н10Т
Присоединение / Подключение Соединитель S19-2; S20-2
Размер корпуса, мм M12x1x57
Присоединение Разъемно-штекерное
Корпус M12x1
Схема подключения 2х проводный
Гистерезис ≤15%
Способ установки в металл Встраиваемый
Частота переключения, Fmax ≤1000 Гц
Номинальное напряжение питания, Uном. 8,2 В
Номинальный зазор, мм 1,5 мм
Рабочий зазор, мм 0...1,2 мм
Для жестких условий окружающей среды для работы в среде высокого давления
Максимальное давление 2,0 МПа (20кг/кв. см)
Тип датчика Индуктивный
Выходной ток с демпфированным генератором 0,1...1,0 мА
Выходной ток с недемпфированным генератором 2,2...6,0 мА
Входное сопротивление согласующего усилителя 500...1000 Ом
Номинальное входное сопротивление согласующего усилителя (1) 1000 Ом
Добавочное сопротивление между выключателем и усилителем 0...50 Ом
Выходная функция размыкающий контакт
Пульсация питающих напряжений ≤10%
Собственная емкость выключателя ≤30 нФ
Выходной ток на включение ≥1,8 мА
Выходной ток на отключение ≤1,5 мА
Специальное исполнение Взрывобезопасное исполнение
