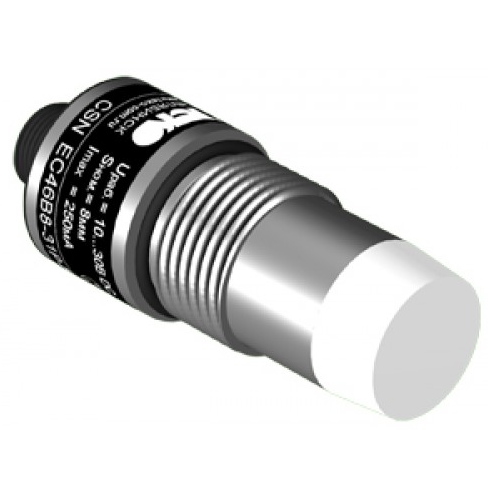

Взрывозащищенный (взрывобезопасный) датчик CSN EC46S8-8-N-LS4-C

Датчик ёмкостный взрывозащищенный CSN EC46S8-8-N-LS4-C предназначен для:

- контроля уровня жидких и сыпучих сред с величиной относительной диэлектрической проницаемости 2 и более (нефтепродукты, спирт, вода, мука и др.) в обычных условиях и в местах, где смеси с воздухом горючих газов, паров или пыли способны взрываться при наличии источника поджигания.
- преобразования воздействия объекта в электрический сигнал для управления исполнительным устройством.
- для применения в качестве элементов автоматизированных систем управления технологическими процессами.

Область применения - подземные выработки шахт и их наземные строения, опасные по рудничному газу (метану) и (или) горючей пыли, а также взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2011 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.

Датчик относится к взрывобезопасному электрооборудованию, имеет маркировку взрывозащиты PO Ex ia ma I Ma X / 0Ex ia ma ||C T6 Ga X. Взрывозащищенность датчика обеспечивается взрывозащитой видов «искробезопасная электрическая цепь «i» по ГОСТ IEC 60079-11-2010 и «герметизация компаундом «m» по ГОСТ IEC 60079-18-2012.

• Размер корпуса, мм	G3/4х82
  Номинальный зазор, мм	8 мм
  Способ установки в металл	Невстраиваемый
  Частота переключения, Fmax	50 Гц
  Диапазон рабочих температур	-45°C...+65°C
  Присоединение / Подключение	Соединитель CS S19-2; CS S20-2
  Материал корпуса	Сталь 12Х18Н10Т
  Степень защиты по ГОСТ 14254-96	со стороны чувствительной поверхности IP68; остальное IP65
  Входное сопротивление согласующего усилителя	500...1000 Ом
  Выходной ток на включение	≥1,8 мА
  Выходной ток на отключение	≤1,5 мА
  Выходной ток с демпфированным генератором	2,2 мА ≤ Iд ≤ 6 мА
  Выходной ток с недемпфированным генератором	0,1мА ≤ Iнд ≤ 1,0 мА
  Корпус	G3/4
  Максимальное давление со стороны чувств. поверхности	0,15 МПа
  Номинальное входное сопротивление согласующего усилителя (1)	1000 Ом
  Присоединение	Разъемно-штекерное
  Схема подключения	2х проводный
  Тип датчика	Ёмкостный
