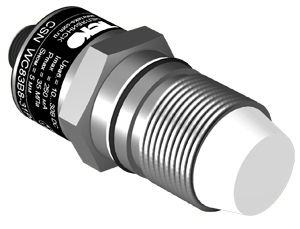

Взрывозащищенный датчик CSN WC83S8-5-N-LS4-20-C
Обзор
Датчик ёмкостный особовзрывобезопасный CSN WC83S8-5-N-LS4-20-C
предназначен для преобразования бесконтактного воздействия объекта в
электрический сигнал, управляющий исполнительным устройством. Датчик·
применяют в автоматизированных системах управления техпроцессами в
обычных условиях и в местах, где смеси с воздухом горючих газов, паров
или пыли способны взрываться при наличии источника поджигания, например,
в подземных выработках шахт и рудников, их наземных строений.
Выключатель относится к особовзрывобезопасному электрооборудованию и имеет маркировку взрывозащиты 0ExiaIICT6.
ХАРАКТЕРИСТИКИ
| Тип датчика | Ёмкостный | |
| Размер корпуса, мм | M27x1,5x82 | |
| Номинальный зазор, мм | 5 мм | |
| Рабочий зазор, мм | 0...10 мм | |
| Способ установки в металл | Невстраиваемый | |
| Материал корпуса | Сталь 12Х18Н10Т | |
| Диапазон рабочих напряжений, Uраб. | 7,7...8,7 В DC | |
| Номинальное напряжение питания, Uном. | 8,2 В DC | |
| Выходной ток с демпфированным генератором | 2,2 мА ≤ Iд ≤ 6 мА | |
| Выходной ток с недемпфированным генератором | 0,1мА ≤ Iнд ≤ 1,0 мА | |
| Входное сопротивление согласующего усилителя | 500...1000 Ом | |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом | |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом | |
| Выходная функция | Нормально разомкнутый | |
| Пульсация питающих напряжений | <=10% | |
| Частота переключения, Fmax | 50 Гц | |
| Диапазон рабочих температур | -45°С...+65°С | |
| Выходной ток на включение | ≥ 1,8 мА | |
| Выходной ток на отключение | ≤ 1,5 мА | |
| Присоединение / Подключение | CS S19-2; CS S20-2; | |
| Для жестких условий окружающей среды | для работы в среде высокого давления | |
| Максимальное давление | 20 МПа | |
| Степень защиты по ГОСТ 14254-96 | со стороны чувствительной поверхности IP68; остальное IP65 | |
| Максимальное давление со стороны чувств. поверхности | 20 МПа |
