Датчик TT Z12B-N-120

Артикул: Те TT Z12B-N-120
Датчик TT Z12B-N-120 предназначен для формирования электрического сигнала при превышении предельного значения температуры подшипника
Под заказ
0 грн. (цена без НДС)

Категории: ТЕКО, Датчик-реле температури

Теги: бесконтактный выключатель, Теко, Датчик, TT Z12B-N-120

Обзор

Датчик TT Z12B-N-120 предназначен для формирования электрического сигнала при превышении предельного значения температуры подшипника

Датчики монтируются непосредственно в месте установки подшипника, температуру которого необходимо контролировать. При нагреве выключателя до заданной температуры происходит изменение состояния (увеличение потребления тока). После остывания ниже заданного порога (гистерезис характеристики) датчик возвращается в исходное состояние. Пороги включения \ выключения датчика устанавливаются при изготовлении и могут быть выбраны из диапазона от -40°С до +120°С в зависимости от типа датчика.

Характеристики

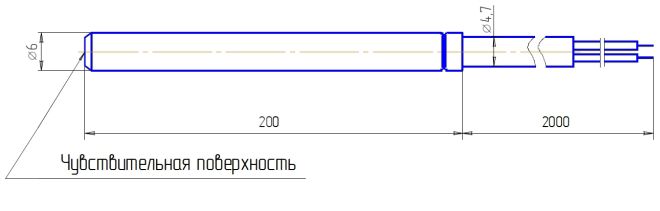

Габариты устройства, мм?6x200
Напряжение питания, Uраб.8,2 В
Диапазон рабочих напряжений, Uраб.7,7...9 В
Коэффициент пульсаций питающего напряжения<=10%
Выходной ток при температуре выше порога включения, Iвкл.(2,1…5,5) мА
Выходной ток при температуре ниже порога выключения, Iвыкл.(0,6…1,1) мА
Входное сопротивление согласующего усилителя500…1000 Ом
Номинальное входное сопротивление согласующего усилителя1000 Ом
Добавочное сопротивление между выключателем и усилителем0…50 Ом
Номинальное значение порога переключения120°С
Точность установки порога+/-1°С в диапазоне 0°С...+85°С +/-2С в остальном диапазоне рабочих температур
Гистерезис характеристики10°С
Диапазон рабочих температур-40°С...+125°С
Материал корпусаЛС59-1
ПрисоединениеКабель 2х0,34, L=2м
Степень защиты по ГОСТ 14254-96IP67
Параметры искробезопасной цепиUi <=20 В, Ii <=51,8 мА, Pi <=166,6 мВт, Сi <=0,094 мкФ, Li <=0,2 мГн
