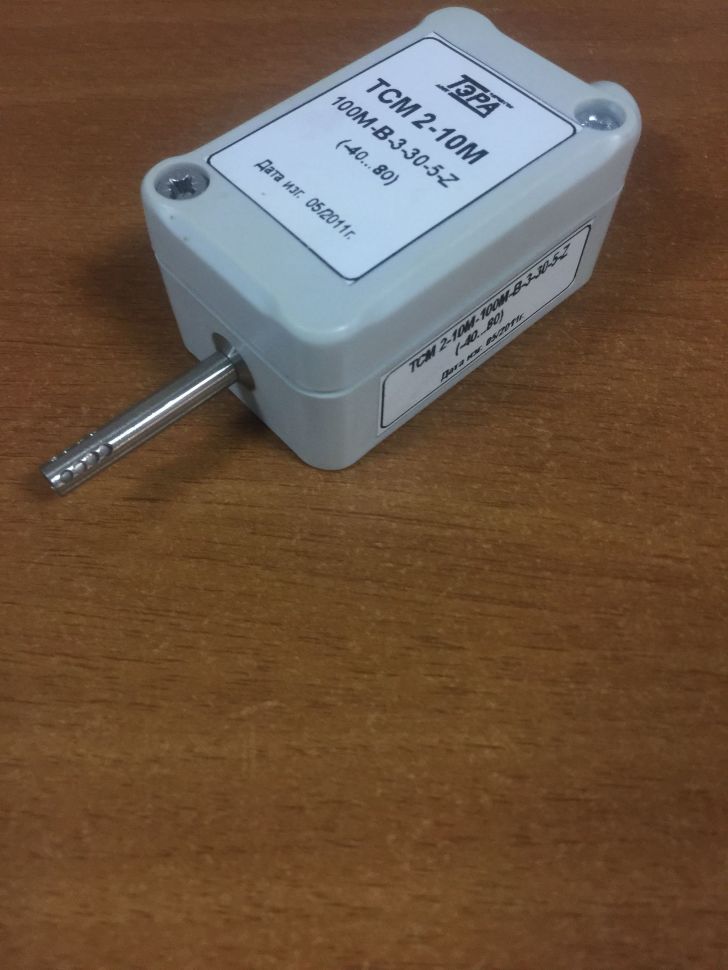

Термопреобразователь ТСМ2-10М 100М-В-3-30-5-Z (-40+80 ) Тэра

Артикул: Тэра ТСМ2-10М 100М-В-3-30-5-Z (-40+80 )
Модель 2-10м ТСМ 2-10М 100М-В-3-30-5-Z (-40+80
Складські залишки: Под заказ
1 640 грн. (цена без НДС)

Категории: Склад продукції, Датчик-реле температури

Теги: Модель 2-10м Тэра, ТСМ 2-10М 100М-В-3-30-5-Z (-40+80

Обзор

ТСМ 2-10М 100М-В-3-30-5-Z (-40+80) Тэра

Применение: для измерения температуры окружающей среды внутри помещений или на улице.

Технические характеристики

Тип и НСХ ТСМ (50М, 100М)
ТСП (Pt100, Pt500, Pt1000)
ТСТ (10k NTC)
Количество ЧЭ 1
Класс допуска 1/3В, А, В (для ТС)
1% (для ТСТ)
Схема соединения ЧЭ 2-,3-,4-хпроводная
Тип корпуса пластиковый (до 60 °С),
алюминиевый (до 100 °С)
Материал защитной арматуры сталь 12Х18Н10Т
Диапазон температуры,°С -40...60 (пластиковая головка),
-50...100 (алюминиевая головка) - под заказ
Показатель инерции, с 8...10


Конструктивные особенности: представляет собой корпус из АБС пластика, гермоввода для подсоединения кабеля и нержавеющей трубки, на конце которой находится открытый термисторный, платиновый или медный чувствительный элемент. 2-10м крепится на местах эксплуатации с помощью винтов или шурупов.


Перечень стандартных длин и диаметров

Длина монтажной части, L, мм 30
Длина монтажной части для датчиков со встраиваемым преобразователем, мм 80


Обозначение при стандартном заказе

Пример: ТСМ 2-10м-100М-B-3-30-5-Z-/-40...60/
(1) (2) (3) (4)(5) (6) (7)(8) (9)

(1) - Исполнение:
термопреобразователи сопротивления: ТСМ, ТСП
термисторы: ТСТ

(2) - Модель

(3) - Номинальная статическая характеристика (НСХ):
ТСМ: 50М, 100М
ТСП: Pt100, Pt500, Pt1000
ТСТ: 10k NTC

(4) - Класс допуска:
для 50М, 100М: А, В
для Pt100, Pt500, Pt1000: 1/3В, А, В
для 10k NTC: 1%

(5) - Схема соединения:
ТСМ, ТСП: 2, 3, 4
ТСТ: 2

(6) - Длина монтажной части, L :
40, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500 мм

(7) - Диаметр монтажной части (определяется по концу датчика):
5, 6 мм

(8) - Тип головки:
Z - пластиковая
АZ - алюминиевая

(9) - Рабочий диапазон температуры, °С
