Світлова завіса NA-04E
Категории:
Обзор

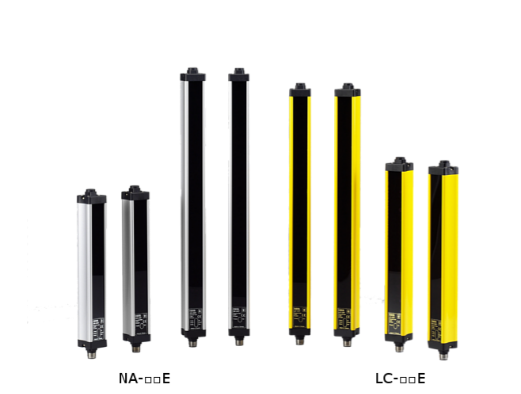

Світлова завіса Fotek NA-04E
ширина робочої зони 120 мм,
крок променів 40 мм,
кількість променів 4,
відстань між джерелом і приймачем 0.5...5м
Основные характеристики NA-04E
- Тип устройства: Универсальная световая завеса безопасности (состоит из излучателя NA-04T и приемника NA-04R).
- Количество оптических каналов (лучей): 4 луча.
- Шаг между лучами (Pitch): 40 мм.
- Высота контролируемой зоны (защиты): 120 мм.
- Полная высота корпуса: 205 мм.
- Дистанция срабатывания (рабочее расстояние): от 0,5 до 6,0 метров.
Технические параметры
| Параметр | Значение |
|---|---|
| Рабочее напряжение питания | 24 В постоянного тока (DC) ±20% |
| Пульсация напряжения | не более 20% P-P max |
| Потребляемый ток | макс. 8,0 мА на один луч |
| Тип выхода | Двойной комбинированный выход: NPN и PNP |
| Максимальный ток нагрузки | 100 мА |
| Состояние выхода (режим) | По умолчанию NO (нормально открытый при чистых лучах), переключаемый на NC |
| Время отклика | не более 10 мс |
| Встроенная защита | От короткого замыкания и переполюсовки питания |
| Класс защиты / Сертификация | CE, стандарт EMC (устойчивость к электромагнитным помехам) |
| Температура эксплуатации | от 0°C до +50°C (без обледенения) |
| Допустимая влажность | 25% ~ 85% RH |
Цветовая маркировка проводов и схема подключения
Устройство имеет универсальный двухканальный выход (двойная логика NPN/PNP). Подключение осуществляется стандартным кабелем:
- Коричневый (Brown): Плюс питания (+24 VDC)
- Синий (Blue): Минус питания (0 V / GND)
- Черный (Black): Выход NPN (замыкает нагрузку на минус/GND)
- Белый (White): Выход PNP (выдает +24V на нагрузку)
