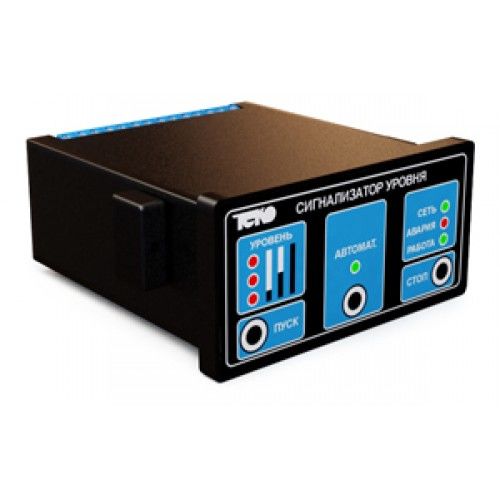

Сигнализатор уровня СУ1-Р1Щ

Артикул: Те СУ1-Р1Щ
Сигнализатор уровня СУ1-Р1Щ
Под заказ
0 грн. (цена без НДС)

Категории: ТЕКО

Теги: Сигнализатор уровня СУ1-Р1Щ, СУ1-Р1Щ

Обзор

Сигнализатор уровня СУ1-Р1Щ предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких или сыпучих веществ в резервуарах, ёмкостях и контейнерах.

Контроль уровня осуществляется при помощи трех, подключаемых к входам прибора датчиков, которые устанавливаются пользователем в резервуаре на заданных условиями технологического процесса отметках: нижней, промежуточной и верхней. Для визуального контроля уровня в резервуаре на лицевой панели прибора предусмотрены три светодиодных индикатора, засветка каждого из которых осуществляется при срабатывании соответствующего датчика. В качестве входных датчиков могут быть применены:

- бесконтактные датчики с выходными ключами p–n–p типа или n–p-n типа;
- механические контактные устройства (герконовые датчики уровня ТЕКО).

Тип применяемых датчиков определяется пользователем, исходя из физико-химических свойств контролируемого рабочего вещества.

  • ХАРАКТЕРИСТИКИ
Напряжение питания, Uраб. 220 В AC
Степень защиты по ГОСТ 14254-96 со стороны лицевой панели IP54, остальное IP20
Габаритные размеры 96х48х100 мм
Группа Сигнализаторы уровня
Допустимое напряжение на нагрузке 240 В AC; 60 В DC;
Количество входов 3
Количество релейных выходов 2
Диапазон рабочих температур -25°С...+75°С
Рабочий ток (ток нагрузки), Iраб. 1 А (cos φ=0,7)
Тип выходного контакта Переключающий

АНАЛОГ

Овен САУ-М7Е (неполный аналог, подробнее у консультантов НПК ТЕКО)

Отличия от САУ-7Е (ОВЕН)

  • Логика работы реле «АВАРИЯ» в СУ1-Р1Щ зависит от выбранного режима, нет возможности выбора при помощи «перемычек».
  • Отличие в габаритных и установочных размерах.
  • Максимально допустимый ток нагрузки, коммутируемый контактами встроенного реле — у СУ1-Р1Щ = 1А. У САУ-7Е = 8А.
  • В качестве входных датчиков могут быть применены:
    • бесконтактные датчики с выходными ключами p–n–p или n–p-n типа;
    • механические контактные устройства (герконовые датчики уровня ТЕКО)
    • У САУ-7Е - кондуктометрические;
