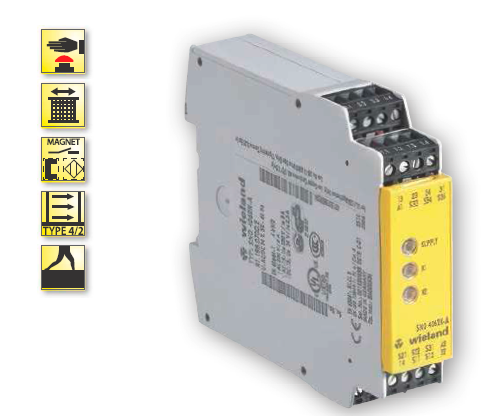

Реле захисту SNO4062K R1.188.0700.2 Wieland
Обзор
Реле безопасности SNO4062K R1.188.0700.2
Базовое устройство, одноканальное или двухканальное управление, автоматический / ручной сброс с мониторингом переключателя сброса, 2 пути включения тока, 1 выход сигнализации, AC / DC 24 В 50-60 Гц, с винтовыми клеммами, вставляемый
| Артикул | R1.188.0700.2 |
| Тип описание | Устройство для контроля цепей безопасности SNO4062K-A AC / DC 24V (C) |
| Съемные зажимы |
да |
| Тип электрического подключения |
Винтовое соединение |
| Дисплей функции | 3 светодиода, зеленый |
|---|---|
| Расстояния утечки и зазоры между цепями | EN 60664-1 |
| Степень защиты согласно DIN EN 60529 (корпус) | IP40 |
| Степень защиты согласно DIN EN 60529 (клеммы) | IP20 |
| Температура окружающей среды мин. | -25 ° C |
| Температура окружающей среды макс. | 55 ° C |
| Винтовые клеммы с жгутом проводов, тонкожильные / сплошные | 1 x 0,2 мм² - 2,5 мм² / 2 x 0,2 мм² - 1,0 мм² |
| Кабельные наконечники с винтовыми зажимами, с тонкими жилами | 1 x 0,25 мм² - 2,5 мм² / 2 x 0,25 мм² - 1,0 мм² |
| Допустимый крутящий момент мин. | 0,5 Нм |
| Допустимый крутящий момент макс. | 0,6 Нм |
| Момент затяжки | 0,6 Нм |
| Вес | 0,21 кг |
| стандарты | EN ISO 13849-1EN 62061 ; EN 62061 |
| Подходит для функций безопасности | да |
| С функцией отключения звука | нет |
| Схема обратной связи | да |
| Начать контакт | да |
| Стоп категория в соотв. в соответствии с IEC 60204 | 0 |
| Возможна установка на рейку | да |
| Включение путей | Нормально открытый контакт |
|---|---|
| Сигнальные пути | открывашка |
| Контактный материал | Ag-сплав, позолоченный |
| Номинальное напряжение переключения, включение трактов переменного тока | 230 В |
| Номинальное коммутируемое напряжение, разрешающее тракты постоянного тока | 24 В |
| Максимум. тепловой ток I- го , включающий пути | 6 А |
| Максимум. тепловой ток I- го , сигнальные пути | 3 А |
| Максимум. общий ток I² всего текущего пути | 9 А² |
| Категория применения AC-15 (NO) | Уэ 230В, т.е. 3А |
| Категория применения DC-13 (NO) | Уэ 24в, т.е. 2,5а |
| Защита от короткого замыкания (NO), макс. вставка предохранителя | Предохранитель 6 А класса gG, встроенный предохранитель <100 A²s |
| Механическая жизнь | 10 7 циклов переключения |
| Выходы, функция сигнализации, без задержки, с контактом | 1 |
| Входной ток (цепь безопасности / схема сброса) | 40 мА |
|---|---|
| Максимум. Пиковый ток (цепь безопасности / схема сброса) | 100 мА |
| Время отклика tA1 | 40 мс |
| Время отклика tA2 | 500 мс |
| Минимум время включения | 50 мс |
| Время восстановления tW | > 40 мс |
| Время выпуска tR | < 25 мс |
| Синхронное время tS | 200 мс |
| Допустимое время испытательного импульса tTP | < 1 мс |
| Максимум. Удельное сопротивление на канал | ≤ (5 + (1176 x UB / UN - 1) x 100) Ом |
| Тип функции переключения входов | Нормально открытый контакт |
| Оценка входных данных | 2-канальный |
| Входной ток (цепь безопасности / схема сброса) | 40 мА |
|---|---|
| Максимум. Пиковый ток (цепь безопасности / схема сброса) | 100 мА |
| Время отклика tA1 | 40 мс |
| Время отклика tA2 | 500 мс |
| Минимум время включения | 50 мс |
| Время восстановления tW | > 40 мс |
| Время выпуска tR | < 25 мс |
| Синхронное время tS | 200 мс |
| Допустимое время испытательного импульса tTP | < 1 мс |
| Максимум. Удельное сопротивление на канал | ≤ (5 + (1176 x UB / UN - 1) x 100) Ом |
| Тип функции переключения входов | Нормально открытый контакт |
| Оценка входных данных | 2-канальный |
| глубина | 114 мм |
|---|---|
| ширина | 22,5 мм |
| Высота | 96,5 мм |
