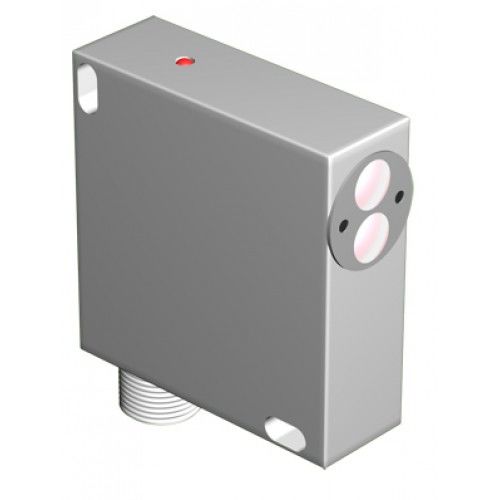

Оптический датчик OX IC41A-43P-3000-LZS4
Обзор
Выключатель (датчик) оптический предназначен для обнаружения контролируемого объекта и коммутации исполнительных устройств промышленной автоматики.
OX IC41A-43P-3000-LZS4 - датчик типа R, ретрорефлекторный, с отражением от катафота.
Датчик состоит из излучателя и приемника, встроенных в корпус.
Оптическое излучение инфракрасного спектра от излучателя попадает на световозвращатель (катафот) и, отражаясь от него, попадает в приемник датчика. Контролируемый объект, попадая в зону действия датчика, прерывает оптическое излучение и вызывает изменение выходного сигнала датчика.
ХАРАКТЕРИСТИКИ
| Размер корпуса, мм | 50х50х17 | |
| Тип корпуса | Прямоугольный | |
| Корпус | Прямоугольный | |
| Максимальный рабочий ток, Imax | ≤100 мА | |
| Диапазон рабочих напряжений, Uраб. | 10...30 В DC | |
| Падение напряжения при Imax, Ud | ≤2,5 В | |
| Тип контакта / Структура выхода | PNP Переключающий | |
| Присоединение / Подключение | Соединитель S19, S20 | |
| Световая индикация | Есть | |
| Материал корпуса | Д16Т | |
| Степень защиты по ГОСТ 14254-96 | IP67 | |
| Дальность действия | 3000 мм | |
| Допустимая емкость нагрузки | 0,02 мкФ | |
| Допустимая освещенность окружающей среды | 2000 Люкс | |
| Задержка включения / отключения, не более | 2,5 мс | |
| Защита от короткого замыкания | Есть | |
| Защита от переполюсовки | Есть | |
| Категория применения / применяемость | DC13 | |
| Кол-во проводов | 4 | |
| Присоединение | Разъемно-штекерное | |
| Диапазон рабочих температур | -15°С...+65°С | |
| Регулировка чувствительности | без регулировки | |
| Собственный ток потребления, Io | ≤25 мА | |
| Спектр излучения | инфракрасный | |
| Схема подключения | 4х проводный | |
| Тип выключателя | Тип R | |
| Частота циклов оперирования, f | 100 Гц |
