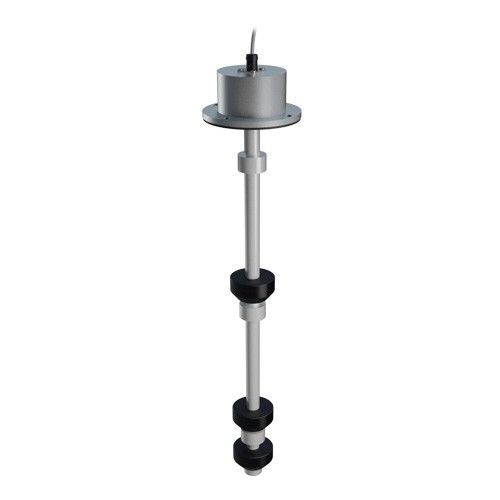

Магниточувствительный датчик уровня ZDU.000-54M
Обзор
Датчик уровня ZDU.000-52 предназначен для контроля уровня жидкости и управления исполнительными устройствами. Датчик предназначен для работы во взрывобезопасной среде, не содержащей агрессивных жидкостей, газов и паров в концентрациях, приводящих к коррозии металлов.
1. Замыкание контактов геркона I уровня (провода коричневый и синий) при уровне жидкости ниже или равном верхнему контролируемому уровню (60 мм).
2. Замыкание контактов герконов II уровня (провода белый и синий) при уровне жидкости ниже или равном среднему контролируемому уровню (250 мм).
3. Замыкание контактов геркона III уровня (провода чёрный и синий) при уровне жидкости ниже или равном нижнему контролируемому уровню (400 мм).
| Присоединение / Подключение | Провод 4х0,25 кв. мм | |
| Световая индикация | Нет | |
| Материал корпуса | Д16Т | |
| Степень защиты по ГОСТ 14254-96 | IP68 | |
| Длина выключателя, мм | 315 | |
| Измерение | Аналоговое (непрерывное) | |
| Количество рабочих циклов при Iраб.=0,1 А; Uраб.<=36 В | 5х10в5 | |
| Коммутируемая мощность для переменного тока | ≤0,6 ВА | |
| Коммутируемая мощность для постоянного тока | ≤10 Вт | |
| Коммутируемый постоянный ток | 0,01...0,5 А | |
| Максимальный уровень (для поплавковых датчиков) | до 0,5 м | |
| Величина контролируемого уровня L, мм | 180, 250 | |
| Плотность жидкости | 880 кг / м³ | |
| Принцип измерения | Поплавковый (магниточувствительный) | |
| Присоединение | Кабель | |
| Диапазон рабочих температур | -25°С...+75°С | |
| Схема подключения | 4х проводный | |
| Тип датчика | Поплавковый | |
| Функция выходного сигнала (2) | ИЛИ Переключающий |
