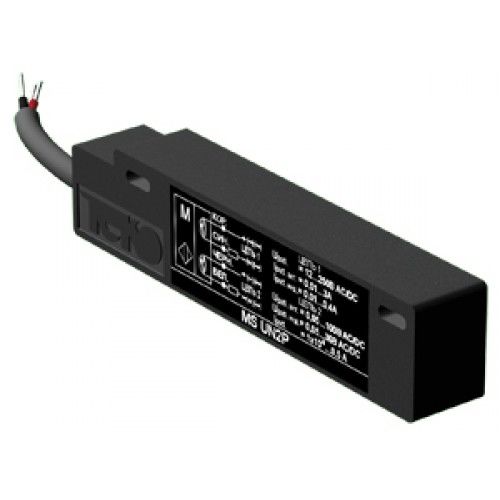

Магниточувствительный датчик MS UN1P-51
Обзор
Выключатель магниточувствительный бесконтактный (датчик) MS UN1P-51 (до 06.16: MS UN2P) предназначен для бесконтактной коммутации электрических цепей исполнительных устройств в промышленных автоматизированных устройствах, линиях и системах.
Датчики предназначены для работы во взрывобезопасной среде, не содержащей агрессивных газов и паров в концентрациях, приводящих к коррозии металлов.
Датчик имеет в своем составе 2 магнитоуправляемых контакта (геркона), которые изменяют состояние контактов при внесении в зону чувствительности датчика постоянного магнита.
Датчик может работать в комплекте с магнитной системой типа SM3. Расстояние срабатывания датчика зависит от коэрцитивной силы магнитной системы.
- Характеристики
| Размер прямоугольного корпуса, ДлxВxШ | 81х14х18 | |
| Тип корпуса | Прямоугольный | |
| Частота переключения, Fmax | Цепь 1: 25 ГцЦепь 2: 400 Гц | |
| Присоединение / Подключение | Кабель 4х0,25 кв. мм | |
| Световая индикация | Нет | |
| Материал корпуса | Полиамид | |
| Степень защиты по ГОСТ 14254-96 | IP67 | |
| Кол-во проводов | 4 | |
| Коммутируемое напряжение, Uраб. | Цепь 1: 12...250 В AC/DCЦепь 2: 0,05...100 В AC/DC акт.0,05...36 В AC/DC инд. | |
| Максимальная мощность, Pmax. | Цепь 1: 120Вт акт. / 90ВА инд.Цепь 2: 10Вт акт./0,6ВА инд. | |
| Аналог | - | |
| Присоединение | Кабель | |
| Диапазон рабочих температур | -25°С...+75°С | |
| Рабочий ток, Iраб. | Цепь 1: 0,01...3А акт. / 0,01...0,4 А инд.Цепь 2: 1х10-6...0,5 А | |
| Расстояние срабатывания от SM3 | Цепь 1: 20 мм ± 30%Цепь 2: 41 мм ± 30% | |
| Схема подключения | 4х проводный | |
| Тип датчика | Герконовый |
