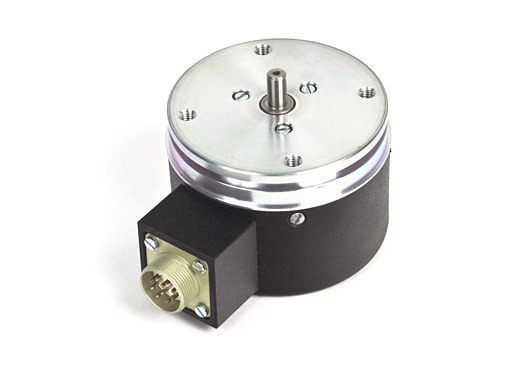

Инкрементные угловые фотоэлектрические преобразователи перемещений ЛИР-158А-1-Н-001000-05-ПИ-7
ЛИР-158()*-X1-X2-XXXXXX3-XX4-XX5-X6-XXX7-X8 (Спецзаказ)
* - указать модификацию (А, Б, В, Г, Д, Ф)
В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем. Координатно-кодированные Р.М. указываются в спецзаказе.
| Исполнение | X1 | 1 - соединитель сбоку; 2 - соединитель с торца; 3 - кабель сбоку; 4 - кабель с торца | ||||
| Температурный диапазон | X2 | H - от 0 до +70°С; T - от -40 до +100°С T - только для исполнений 1,2 и только до 50000 периодов на оборот |
||||
| Число периодов выходного сигнала на оборот вала, Ni | XXXXXX3 | 50, 88, 96, 100, 120, 125, 150, 192, 200, 250, 256, 300, 360, 400, 500, 512, 600, 625, 635, 800, 840, 900, 1000, 1024, 1080, 1125, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2048, 2130, 2500, 2540, 3000, 3125, 3300, 3600, 4000, 4096, 4320, 4500, 5000, 5400 | Ni x К, где для H К = 1, 2, 3, 4, 5, 8, 10, 12, 16, 25, 50; для T К = 1, 2, 5, 10 |
|||
| Напряжение питания | XX4 | +5 В (05 ) | +5 В (05 ) +(10...30) В (10...30) |
+(10...30) В (10...30) | +5 В (05 ) | |
| Форма выходного сигнала |
XX5 | СТ - ~11 мкА | СН - ~1 В | ОС - открытый коллектор | ПИ - HTL | ПИ - TTL |
| Класс точности ГОСТ 26242-90 | X6 | 5 - ±15''; 6 - ±30''; 7 - ±75''; 8 - ±150'' 5 и 6 - для Ni > 2500 |
||||
| Длина кабеля | XXX7 | Стандартная - 1 м |
||||
| Кабельное окончание | X8 | B - вилка; P - розетка. В () указать тип соединителя, соединитель отсутствует - 0 |
||||
Пример заказа: ЛИР-158А-3-Н-002000-05-ПИ-7-1,0-Р (DB9)
ЛИР-158А, исполнение 3, температурный диапазон от 0 до +70°С, число периодов выходного сигнала 2000, напряжение питания +5 В, форма выходного сигнала ПИ, класс точности 7, длина кабеля 1 м, розетка DB9.
