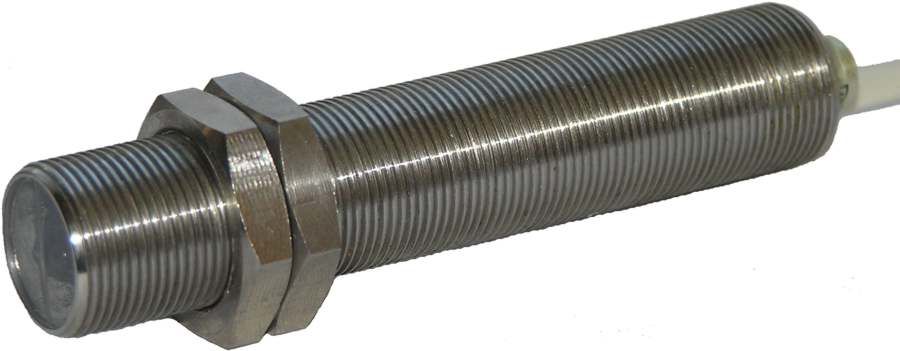

Излучатель Ф5И

Артикул: Ф5И
Излучатель Ф5И
Под заказ
1 320 грн. (цена без НДС)

Категории: Оптичні безконтактні вимикачі

Теги: Излучатель Ф5И

Обзор

длина волны - 850 nm.

Угол излучения 10°. Зона срабатывания регулируется до 4500 мм.

Фотодатчики

Фотодатчики МикРА предназначены для обнаружения различных объектов и цветовых меток. Приборы защищены от внешних засветок, поскольку используют модулированное оптическое излучение внутреннего генератора.

Порог срабатывания приемника устанавливается регулятором чувствительности.

По функциональному назначению фотодатчики можно разделить на две группы:

-работающие на отражение – МикРА Ф2, МикРА Ф2Б, МикРА Ф3;

-работающие на просвет – МикРА Ф4, МикРА Ф5;

-срабатывающий на прерывание луча, отраженного от рефлектора – МикРА Ф6.

МикРА Ф2 (инфракрасный, 940 нм) предназначен для обнаружения предметов и контрастных меток. Излучатель и приемник расположены под углом друг к другу, что позволяет защититься от «бликов» на поверхности объекта. Зона срабатывания регулируется от 3 до 40 мм.

МикРА Ф2Б (белый свет) предназначен для обнаружения цветовых меток на поверхности упаковочной пленки. Излучатель и приемник расположены под углом друг к другу, что позволяет защититься от «бликов» на поверхности пленки. Зона срабатывания регулируется от 3 до 20 мм.

МикРА Ф3 (инфракрасный, 850 нм) имеет увеличенную зону срабатывания (регулируется от 10 до 500 мм) и предназначен для обнаружения объектов с различной отражающей способностью.

МикРА Ф4 состоит из излучателя (МикРА Ф4И, длина волны - 850 nm.) и приемника (МикРА Ф4П) в отдельных корпусах, что позволяет обнаруживать предметы на просвет. Угол излучения 20°. Зона срабатывания регулируется от 3000 до 12000 мм.
МикРА Ф5 состоит из излучателя (МикРА Ф5И, длина волны - 850 nm.) и приемника (МикРА Ф5П) в отдельных корпусах, что позволяет обнаруживать предметы на просвет. Угол излучения 10°. Зона срабатывания регулируется до 4500 мм.

МикРА Ф6 (инфракрасный, 850 нм) работает в паре с рефлектором (MR-03 или другим) и реагирует на перекрывание луча между фотодатчиком и рефлектором.

Выходные каскады фотодатчиков предназначены для бесконтактной коммутации постоянного тока и имеют гальваническую развязку от цепей питания. Для предотвращения выхода из строя в случае короткого замыкания в нагрузке выходной каскад защищен самовосстанавливающимся предохранителем.

Технические характеристики

МикРА Ф2

МикРА Ф2Б

МикРА Ф3

МикРА Ф4

МикРА Ф5

Длина волны, нм.

940

белый свет

850

850

850

Рабочее расстояние, мм.

3…40(20*)

3…20

10…500

до 12000

до 4500

Угол излучения, градусов

50

24

20

20 **

10 **

Миним. размеры объекта, мм.

4x8

4x8

Время срабатывания, ms

1

1

6

10

10

Макс. Uкэ выходн. транзистора, В

40

40

40

40

40

Максимальный ток нагрузки, мА

100

100

100

100

100

Напряжение питания пост. тока, В

18-27

18-27

18-27

18-27

18-27

Потребляемая мощность не более, Вт

0,5

0,5

0,5

0,5

0,5

Размер присоединительной резьбы

М17x1

М17x1

М17x1

М17x1

М17x1

Габаритные размеры не более, мм

90x25x25

90x25x25

90x25x25

90x25x25

90x25x25

Длина кабеля не менее, м.

2

2

2

2

2

Регулировка чувствительности

+

+

+

+

+

Индикация срабатывания

+

+

+

+

+

* Для объекта 4х8 мм.

** Угол анализа приемников МикРА Ф4П и Ф5П - 60°.
