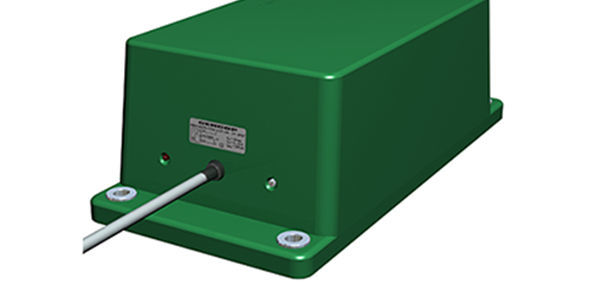

Индуктивный датчик ВБИ-Ф270-70У-2242-ЛА

Артикул: Се ВБИ-Ф270-70У-2242-ЛА
Индуктивный датчик ВБИ-Ф270-70У-2242-ЛА
Складські залишки: Под заказ
7 872,37 грн. (цена без НДС)

Категории: Індуктивні датчики - безконтактні вимикачі, Датчики, СЕНСОР, Фланцевый корпус (пластик или металл), Размер активной поверхности 270х165мм, Напряжение постоянного и переменного тока AC/DC, 2-х проводные индуктивные датчики, Коммутационная функция Н.З.АC,DC и AC/DC

Теги: выключатель, Индуктивный датчик, бесконтактный выключатель, Бесконтактный датчик, Сенсор датчик, Сенсор, Индуктивный датчик ВБИ-Ф270-70У-2242-ЛА, ВБИ-Ф270-70У-2242-ЛА

Обзор

Технические характеристики  ВБИ-Ф270-70У-2242-ЛА

Принцип действия Индуктивные бесконтактные выключатели
Исполнение Типовое исполнение
Условия установки Неутапливаемое исполнение
Номинальное расстояние срабатывания (Sn), мм 100
Реальное расстояние срабатывания (Sr), мм 90 - 110
Используемое расстояние срабатывания (Su), мм 81 - 121
Гарантированный интервал срабатывания (Sa), мм 0 - 81
Способ подключения Встроенный кабель. Длина по умолчанию 2 м. Длина провода может быть увеличена Л.7.N или З.7.N , где N длина провода в метрах
Диаметр или максимальный размер активной поверхности, мм 270
Вид корпуса Пластмассовый фланцевый корпус
Частота срабатывания, Гц 10
Точность повторения (R), мм 9,00
Дифференциальный ход (H), мм 18,00
Задержка готовности, мс 200
Мгновенное срабатывание (без дребезга) П. 7.2.1.14
Схема подключения Выход постоянного или переменного тока (2 вывода, подключение без соблюдения полярности)
Функция коммутационного элемента Размыкающий контакт (НЗ)
Наличие индикации и защиты выхода от перегрузок Есть индикация срабатывания, защита от выбросов напряжения и нет защиты выхода от перегрузок
Наличие регулировок Регулировка чувствительности
Диапазон номинальных напряжений питания, В 24 - 220 В
Диапазон рабочих напряжений питания, В 20 - 250 В
Падение напряжения для ВБ переменного тока (2 вывода), В 9
Номинальный ток для ВБ переменного тока, мА 250
Минимальный рабочий ток для ВБ постоянного/переменного тока (2 вывода), мА 5
Остаточный ток для ВБ переменного тока (2 вывода), мА 3
Наличие герметизации и класс изоляции Класс II
Испытательное напряжение проверки изоляции для ВБ переменного тока, В 1500
Температура окружающей среды для нормального исполнения, С -45…+80 С
Температура окружающей среды для холодоустойчивого исполнения, С -55…+80 С
Степень защиты IP по ГОСТ 14254 IP67
Влажность окружающего воздуха, % < 90% при +20 С
Стойкость при испытаниях на влажное тепло циклическое Прил. В.8.1.2.5
Степень загрязнения окружающей среды Степень 3
Стойкость к быстрому изменению температуры Прилож. В.8.1.2.3
Климатическое исполнение серийных изделий (по ГОСТ 15150-69) У1
Вибрационная стойкость Согласно п. 7.4.2
Стойкость к механическим ударам a=75g, t=11 мс
Предельные механические нагрузки на встроенный кабель Приложение С.8.1
Устойчивость к воздействию электромагнитных полей, В/м 3 В/м при 80-1000 МГц, ГОСТ Р 51317.4.3
Устойчивость к импульсным помехам, кВ 1 кВ, ГОСТ Р 51317.4.4
Устойчивость к электростатическим разрядам, кВ 4 кВ, ГОСТ Р 51317.4.2
Допустимое излучение, мкВ/м Согласно п. 7.2.7
Устойчивость к кондуктивным помехам 5 класс, ГОСТ Р 51317.2.5
Категория применения коммутационного элемента AC-14
Условия механической установки в демпфирующем материале ГОСТ Р 50030.5.2, Приложение А
