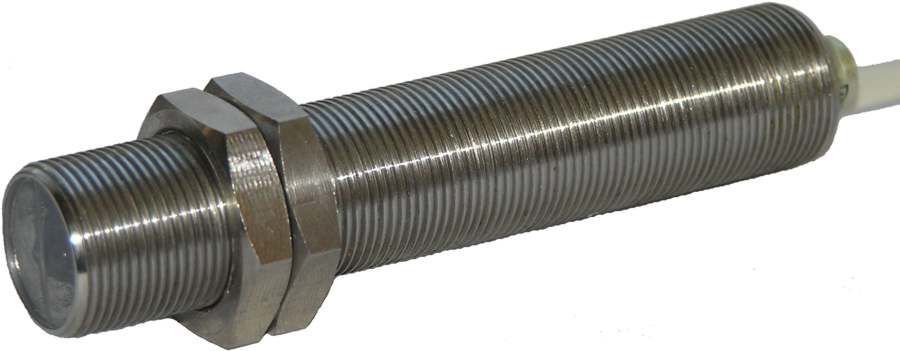

Фотодатчик МикРА Ф2

Фотодатчики МикРА предназначены для обнаружения различных объектов и цветовых меток. Приборы защищены от внешних засветок, поскольку используют модулированное оптическое излучение внутреннего генератора.

Порог срабатывания приемника устанавливается регулятором чувствительности.

По функциональному назначению фотодатчики можно разделить на две группы:

-работающие на отражение – МикРА Ф2, МикРА Ф2Б, МикРА Ф3;

-работающие на просвет – МикРА Ф4, МикРА Ф5.

МикРА Ф2 (инфракрасный, 940 нм) предназначен для обнаружения предметов и контрастных меток. Излучатель и приемник расположены под углом друг к другу, что позволяет защититься от «бликов» на поверхности объекта. Зона срабатывания регулируется от 3 до 40 мм.

МикРА Ф2Б (белый свет) предназначен для обнаружения цветовых меток на поверхности упаковочной пленки. Излучатель и приемник расположены под углом друг к другу, что позволяет защититься от «бликов» на поверхности пленки. Зона срабатывания регулируется от 3 до 20 мм.

МикРА Ф3 (инфракрасный, 850 нм) имеет увеличенную зону срабатывания (регулируется от 10 до 500 мм) и предназначен для обнаружения объектов с различной отражающей способностью.

МикРА Ф4 состоит из излучателя (МикРА Ф4И, длина волны - 850 nm.) и приемника (МикРА Ф4П) в отдельных корпусах, что позволяет обнаруживать предметы на просвет. Угол излучения 20°. Зона срабатывания регулируется от 3000 до 12000 мм.
МикРА Ф5 состоит из излучателя (МикРА Ф5И, длина волны - 850 nm.) и приемника (МикРА Ф5П) в отдельных корпусах, что позволяет обнаруживать предметы на просвет. Угол излучения 10°. Зона срабатывания регулируется до 4500 мм.

Выходные каскады фотодатчиков предназначены для бесконтактной коммутации постоянного тока и имеют гальваническую развязку от цепей питания. Для предотвращения выхода из строя в случае короткого замыкания в нагрузке выходной каскад защищен самовосстанавливающимся предохранителем.

Технические характеристики

* Для объекта 4х8 мм.

** Угол анализа приемников МикРА Ф4П и Ф5П - 60°.
