Электромеханические реле RMC с переключающим контактом

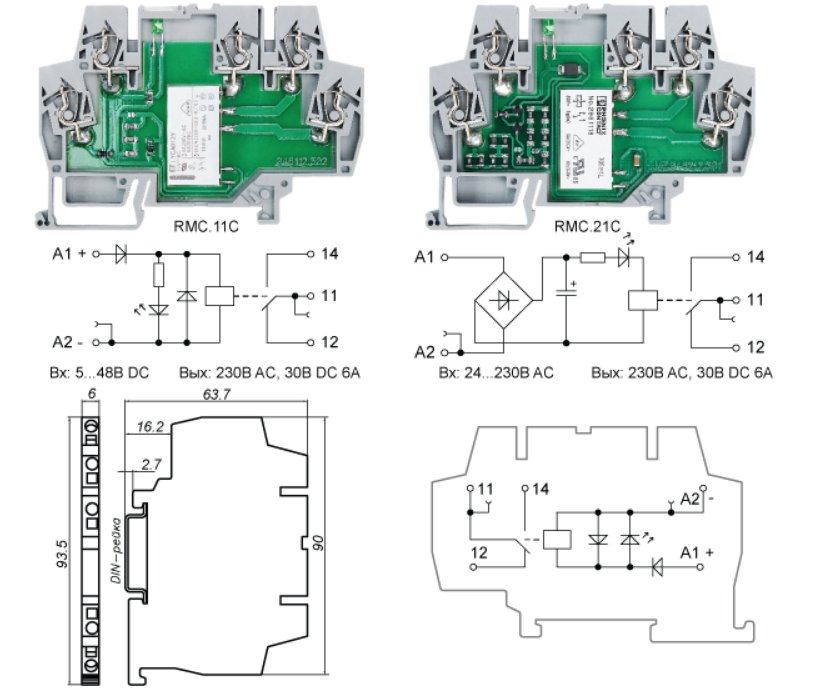

Реле RMC с одним переключающим контактом SPDT-CO (1x6A) в корпусе клеммы шириной 6 мм управляются постоянным напряжением +5В, +12В, +24В, +48В DC и переменным напряжением 24В, 115В, 230В АС

Реле осуществляют коммутацию напряжения переменного и постоянного тока 6А. Коммутация осуществляется «сухим» переключающим контактом

Конструктивно, реле собрано в корпусе клеммы шириной 6мм и предназначено для установки на монтажную DIN-рейку. Степень защиты от внешних воздействий соответствует IP20. Применение компактных модулей RMC позволяет значительно сэкономить место на DIN-рейке

Реле предназначены для коммутации промежуточных цепей управления. Реле обеспечивают гальваническую развязку 4кВ дискретных сигналов и силовых цепей датчиков, модулей ввода/вывода, промышленных контроллеров

Основные технические характеристики:

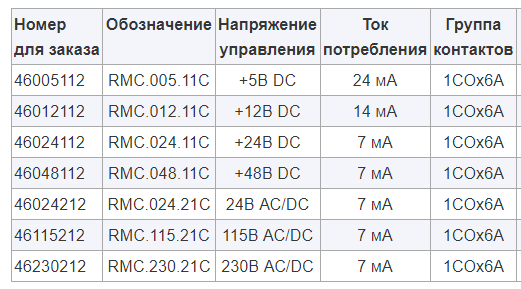

• Напряжение управления:
  • +5В, +12В, +24В, +48В напряжения постоянного тока DC
  • 24В, 115В, 230В напряжения переменного АС или постоянного DC тока
• Потребляемая мощность не более 170 мВт
• Индикатор наличия управляющего напряжения: зеленый светодиод
• Одна контактная группа, переключающий контакт SPDT-CO
• Максимальное напряжение / ток коммутации: 250В AC, 30В DC / 6А
• Механический ресурс контактов реле не менее 10⁷ циклов, электрический ресурс при максимальной нагрузке контактов не менее 6х10⁴ циклов для нормально открытого контакта и 3х10⁴ для нормально закрытого контакта
• Напряжение гальванической развязки между входными и выходными клеммами не менее 4кВ

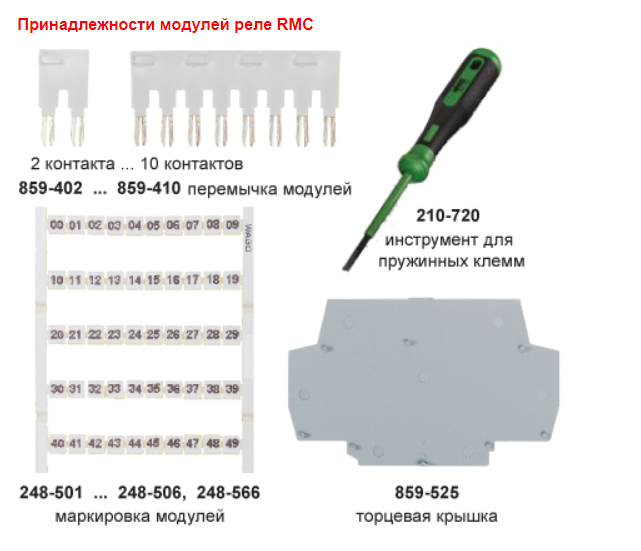

• Возможность применения штекерных соединительных мостиков в цепи управления «A2-» и в переключающей контактной цепи «11»
• Возможность применения маркировочных шильдиков
• Клеммы с пружинным зажимом провода для однопроволочных (жестких) и многопроволочных (гибких) проводов сечением до 2,5мм²
• Габаритные размеры ШхДхВ 6,0х93,5х63,7мм
• Рабочая температура окружающего воздуха -40…+70°С
