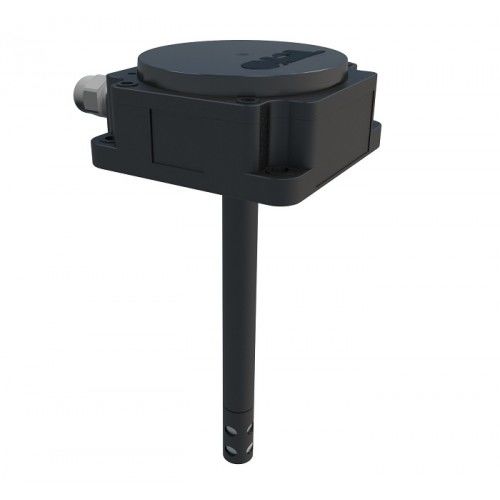

Датчик влажности и температуры SHT iT7P5-56P-140A-Z
Датчик SHT iT7P5-56P-140A-Z предназначен для контроля и непрерывного преобразования относительной влажности и температуры воздуха в аналоговый выходной сигнал.
В датчике в качестве первичного преобразователя влажности воздуха используется чувствительный элемент (ЧЭ) на емкостном принципе действия, выполненный по интегральной технологии. Данные о влажности окружающего воздуха с преобразователя в цифровом виде поступают в микропроцессорную схему обработки, и, далее преобразуются в выходное напряжение, пропорционально измеренной влажности.
Преобразователь температуры - стандартный термоэлемент Pt100 с линейной зависимостью сопротивления от температуры. С ростом температуры сопротивление возрастает.
SHT iT7P5-56P-140A-Z применяется в вентиляционных шахтах, в системах кондиционирования, а также в сельскохозяйственном производстве (в инкубаторах, птичниках, на свиноводческих предприятиях, фермах по разведению крупного рогатого скота, в теплицах и при выращивании грибов) и в других отраслях, где требуется контроль и измерение важности и температуры. Устанавливается в шкафу снаружи инкубатора, а чувствительный элемент проходит через стенку во внутренне пространство инкубатора.
Напряжение питания постоянного тока, В | 11…30 | |
Выходной сигнал преобразования относительной влажности | Напряжение 0…10 В 0,1В/ %RH | |
Диапазон измерения относительной влажности, % RH | 0…100 | |
Погрешность преобразования относительной влажности, не более, % | ± 3 %RH | |
Выходной сигнал преобразования температуры | Пассивный Термоэлемент Pt100 ( 100 Ом при 0 °C ) ( 0,385 Ом / °C ) | |
Диапазон измерения температуры, °С | 0…+ 60 | |
Погрешность преобразования температуры | ± ( 0,3 + 0,005· T ) °С | |
Ток нагрузки | ≤ 20 мА | |
Сопротивление нагрузки | ≥ 500 Ом | |
Защита от переполюсовки | Есть | |
Защита от перегрузки | Есть | |
Защита от короткого замыкания нагрузки | Есть | |
Рабочая температура, °C | 0…+ 60 | |
Материал корпуса | Пластик (PBT) | |
Материал фильтра | Пластик (POM-C), нерж. сталь | |
Присоединение | Клеммник 4...8 мм х 1,5 мм2 | |
Степень герметичности по ГОСТ 14254-96 | Со стороны корпуса - IP65; со стороны фильтра - IP50 | |
Собственный ток потребления, не более, мА | 10 | |
Время установления выходного сигнала, мин. | 2 |
