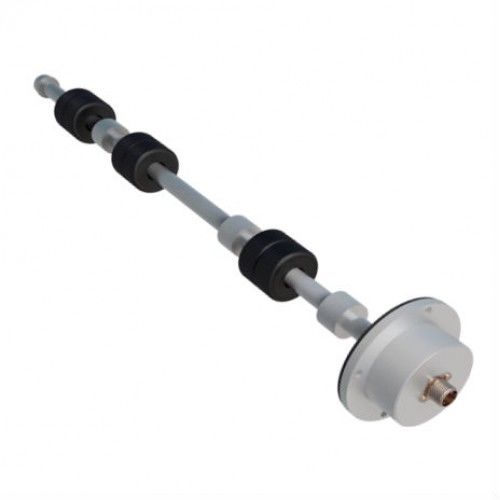

Датчик уровня топлива ВТИЮ.7055
Обзор
Датчик уровня топлива (датчик) ВТИЮ.7055 предназначен для определения уровня топлива в топливных баках.
Принцип действия основан на воздействии магнитного поля от кольцевого магнита поплавка на геркон внутри датчика. При изменении уровня жидкости происходит перемещение поплавка, при попадании магнита поплавка в зону чувствительности геркона происходит замыкание контактов.
- ХАРАКТЕРИСТИКИ
| Формат, мм | Ø80х443,5 | |
| Высота топливного бака, мм | 450 | |
| Тип корпуса | Поплавковый | |
| Количество уровней срабатывания | 3 | |
| Уровень срабатывания 1, мм | 70±5 | |
| Уровень срабатывания 2, мм | 225±5 | |
| Уровень срабатывания 3, мм | 380±5 | |
| Диапазон рабочих напряжений, Uраб. | 0,1…36 В DC | |
| Диапазон предельных температур | −65…+60°С | |
| Относительная влажность | 100%, при +35ºC | |
| Плотность топлива, не менее, г/см3 | 0,65 | |
| Рабочая среда | Дизельное, ГОСТ 305-92ТС-1 по ГОСТ 10227-86 | |
| Присоединение / Подключение | Соединитель РС7 | |
| Световая индикация | Нет | |
| Материал корпуса | Д16Т | |
| Степень защиты по ГОСТ 14254-96 | IP68 | |
| Защита от короткого замыкания нагрузки | Нет | |
| Измерение | Дискретное (пороговое) | |
| Индикация срабатывания | Нет | |
| Коммутируемое напряжение на активной нагрузке | 0,05…100 В | |
| Коммутируемое напряжение на индуктивной нагрузке | 0,05…36 В | |
| Максимальная мощность, Pmax. | 10 Вт | |
| Максимальный коммутируемый рабочий ток, Imax | 0,1 А | |
| Принцип измерения | Поплавковый (магниточувствительный) | |
| Присоединение | Разъемно-штекерное | |
| Диапазон рабочих температур | −50…+55°С | |
| Схема подключения | 5ти проводной | |
| Тип датчика | Поплавковый | |
| Тип контакта | Нормально разомкнутый (NO) | |
| Функция выходного сигнала (2) | НО Замыкающий |
