Датчик ротационный ELF116-05-0010-031-1-1-066-4-603-00/x

Ротационный датчик уровня ELF используется для контроля уровня в бункерах и резервуарах, где хранятся материалы с твердыми частицами. Сигналы о наполнении и опустошении можно получить, выполнив контроль уровня во многих требовательных процессах с различными типами зондов и лопаток безопасным способом, с возможностью соединения как горизонтально и вертикально.

ELF1 1 6-05-0010-031-1-1-066-4-603-00/x    L1=300, L2=360, L3=200

      1 2 3  4    5       6    7 8   9  10 11  12/13

Код заказа: При кодировании учитывайте образцы моделей!

1 - Модель: ELF

Стандарт.....................................................1

2 - СЕРТИФИКАЦИЯ

Отсутствует................................................0                       EN10204-3-1) Сертификация материалов...........................1

3 - ТИП СТЕРЖНЯ - (ДЛИНА СТЕРЖНЯ)

Стандартный стержень - L= 150 мм...1                                         Стержень с удлин. трубкой - L= 2м.(Для высоких температур)......6

Мини стержень- L= 75 мм............    2                                         Мини-стержень с удлин. трубкой - L= 150мм Maкс.500мм............6m

Удлиненный стержень - L= 500 мм ...3                                         Удлиненный высокотемп. стержень- L= 2м.(в процессе разработки)....7

Стандартный стержень - L= 250 мм...3p                                       Тросовый стержень - L= 2000 мм)........................................   .8

Одиночный стержень- L= 500 мм ......4                                         Армированный трос (28 KN) - L= Maкс.10м................................9

Кабельный удлин.стержень - L= 500 мм......5                                Индивидуальный заказ........................................................x

4 - ТИП ЛОПАТКИ

Без лопатки (184 mm) ................00                                             Перекрестная лопатка(105x90 mm)....304 Нерж.ст.....09

Стд. лопатка-ятаган (258 mm)..304 Нерж.ст..01                            Перекрестная лопатка (105x90 mm)...316  Нерж.ст.....10

Стд. лопатка-ятаган (258 mm)..316 Нерж.ст..02                         Двусторонняя складная лоп.-Плексигласс(540 mm)...11

Мини лопатка (138 mm).........304 Нерж.ст..03                             Лопатка с одним крылом (75x35 mm)..304 Нерж.ст....12

 Мини лопатка (138 mm)........316 Нерж.ст..04                              Лопатка с одним крылом (75x35 mm...316 Нерж.ст....13

Двусторонняя складная лоп. (265 mm)..304 Нерж.ст.....05         Лопатка с одним крылом (80x65 mm)..304 Нерж.ст....14

Двусторонняя складная лоп. (265 mm)..316 Нерж.ст.....06        Лопатка с одним крылом (80x65 mm)..316 Нерж.ст....15

Перекрестная лопатка (148x98 mm)...304 Нерж.ст.....07             Индивидуальный заказ ................................................x

Перекрестная лопатка (148x98 mm)...316 Нерж.ст.....08

5 - СОЕДИНЕНИЕ

1" BSP Наружная резьба (Станд. )...............0006               1 1/2" BSP Наружная резьба..........................0010

1 1/4" BSP Наружная резьба .........   ..........0008                Индивидуальный заказ...................................x

Применимо только для датчиков с рабочей температурой 90 градусов.

6 - МАТЕРИАЛ СОЕДИНЕНИЯ

304 нерж. сталь................001               Delrin (Maкс.60°C)..........................063

316 нерж. сталь................002                PTFE (Maкс.200°C)..........................066

Aлюминий (станд.)......   ....031              Индивидуальный заказ.......................x

PVC (Maкс.60°C).............................061

7 - ПИТАНИЕ

24 VDC......................... ....1                220 VAC 50/60Hz +/- %10................................................4

24 VAC 50/60 Hz +/- %10 ..........2                  48 VAC 50/60Hz +/- %10..................................................5

110 VAC 50/60 Hz +/- %10......   .3                  Индивидуальный заказ..................................................x

8 - ОБОРОТОВ В МИНУТУ

5 d/d (станд.) ......................................................1

1,5 d/d ..............................................................2

Индивидуальный заказ...........................................x

9 - МАТЕРИАЛ УПЛОТНЕНИЯ

PTFE Maкс. 200°C...........................................066          Графит Maкс. 600°C (В состоянии разработки)..........086

NBR (станд.) Maкс.90°C..........................................081            Индивидуальный заказ.....................................x

FPM Maкс. 150°C...................................................085

10 - РОЛИК

Металлический шарикоподшипник (Станд.) 120°C...........1       Металлический шарикоподшипник 280°C......................3

Керамический шарикоподшипник....................2                     Индивидуальный заказ.............................................Х

11 - МАТЕРИАЛ КОРПУСА

Пластик (PBT) B20p...................................103                    Индивидуальный заказ..............................................x

Алюминий B20x...............................   ......603

12 - ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

С клеммами...............................00                          Индивидуальныйзаказ..................................x

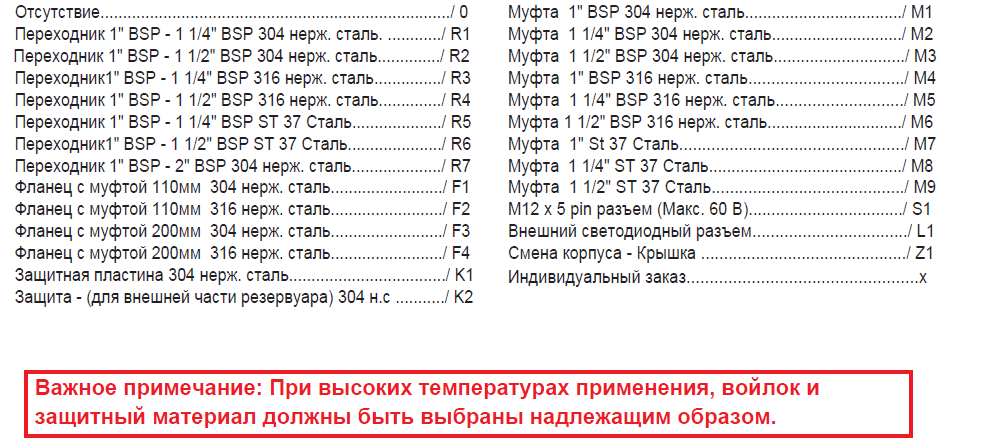

13 - ОПЦИОНАЛЬНО
