Датчик індуктивний КВД-6М

Датчик індуктивний КВД-6М, призначений для перетворення інформації про місцезнаходження об'єкта, що переміщається щодо чутливого елемента перетворювача, на дискретний електричний сигнал.

Безконтактний датчик КВД-6М видає сигнал про те, що контрольований об'єкт зайняв або покинув положення, визначене місцем установки перетворювача на обладнанні.

Індуктивний датчик КВД-6М спрацьовує на металеві елементи, зокрема на алюмінієві пластини, що виключає помилкове спрацьовування.

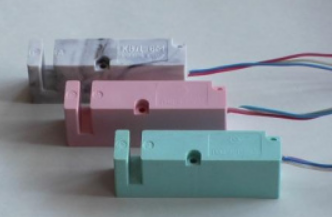

Перетворювачі положення КВД 6М виконаний у вигляді прямокутної коробки з міцного полістиролу. Герметичність датчика щілинного ПИЩ6-1 досягається застосуванням компаунд холодного затвердіння.
На корпусі перетворювача положення КВД-6М розташована щілина завдовжки 6 мм завглибшки 15 мм, через яку проходить металева пластина.
Безконтактний вимикач КВД-6М, датчик положення щілинної КВД-6М - один з елементів застосовуваних у схемах автоматизації технологічних процесів контролю положення частин машин та механізмів, управління запірною арматурою, а також часто працюють у машинобудуванні, харчовій, текстильній та інших галузях промисловості.

Широке використання датчик КВД-6М знайшли як щілинний безконтактний вимикач положення виконуючи функцію кінцевих вимикачів у верстатному обладнанні, пресових механізмах також для керування та іншими елементами вузлів і механізмів коли одні досягають певної точки положення в просторі.

Принцип роботи безконтактний вимикач КВД-6М має такий же як і будь-який індуктивний датчик положення, що при викликає спрацьовування тригера, які свою чергу відкриває або закриває вихідний транзистор.
У схемах також може бути реалізований підсилювач сигналу, а також може подаватися сигнал на елемент світлової індикації. Індуктивний датчик положення КВД-6М немає елементів світлової індикації.

По вихідному сигналу індуктивні датчики можуть бути виконані за схемою p-n-p або з n-p-n переходами вихідного транзистора, а також можуть відрізнятися полярністю сигналу на дроті.

У датчику КВД-6М живлення напругою 12 вольт постійного струму подається праворуч до червоного та синього кольору. Позитивний потенціал відповідно червоний, а негативний на синій. Білий провід це провід, на якому виникає керуючий сигнал керуючий сигнал при спрацьовуванні датчика має негативний характер. Таким чином вимикачі КВД-6М реалізовано схему з N-P-N виходом.

Відсутність механічної складової при роботі датчика КВД-6М як кінцевого датчика положення або звичайно вимикача підвищує надійність роботи схеми автоматизації збільшує безвідмовність і кількість напрацювань на ізнос.

Основні технічні характеристики

• Ширина робочої щілини: 6 мм.
• Глибина щілини (занурення прапорця): 18 мм.
• Номінальна напруга живлення: 24 В постійного струму (DC) з допустимим відхиленням від 20,4 В до 26,4 В.
• Тип виходу: Транзисторний, типу NPN, нормально відкритий (НО / замикаючий). При попаданні металу в щілину вихідний провід замикається на мінус живлення.
• Максимальний струм навантаження: 80 мА.
• Мінімальні розміри прапорця (пластини): 20 × 12 × 0,5 мм.
• Частота спрацьовування (срабатывания): до 1000 Гц.
• Ступінь захисту корпусу: IP65 або IP67 (залежно від року випуску та виробника, корпус повністю залитий компаундом).
