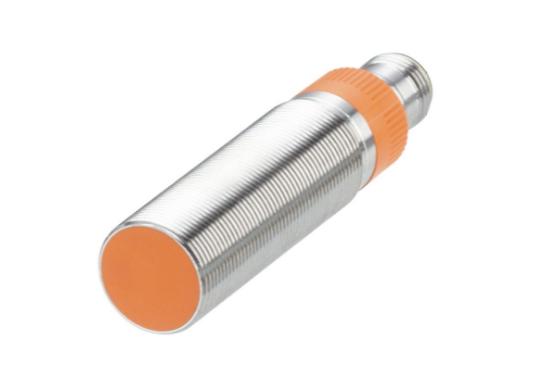

Датчик контролю швидкості DI6005

Тип корпуса: цилиндричний M18

Діапазон контролю :до 3600 імп/хв, до 300імп/хв, до 3000 імп/хв, до 6000 имп/мин, от 6000 имп/мин

Расстояние срабатывания: до 10 мм

Вихідной сигнал: PNP NC, NPN NC, NPN NO, PNP NO

Взрывозащита: відсутня

Інтерфейс: IO-Link

Характеристики пристрою

Застосування

Електрична конструкція	PNP/NPN; (параметризований)
Функція виводу	нормально відкритий / нормально закритий; (параметризований)
Діапазон чутливості[mm]	7
Інтерфейс зв'язку	IO-Link
Корпус	тип різьби
Розміри[mm]	M18 x 1 / L = 75

Спеціальна функція	Позолочені контакти
Застосування	оцінка обертальних та лінійних рухів з урахуванням недостатньої швидкості; блокування

Електричні характеристики

Робоча напруга[V]	10...30 DC
Споживання струму[mA]	< 15
Клас захисту	II
Захист від зворотної полярності	Так

Виходи

Електрична конструкція

PNP/NPN; (параметризований)

Функція виводу

нормально відкритий / нормально закритий; (параметризований)

Макс. перепад напруги комутаційного виходу постійного струму[V]

2.5

Заводське налаштування

Електрична конструкція: PNP

Функція виводу: нормально відкритий

точка перемикання: 100 Imp/min

Вихід OUT2: Імпульсний вихід

Захист від короткого замикання

Так

Захист від перевантаження

Так

Комутаційний вихід (OUT1)
Вихідний сигнал	сигнал перемикання
Постійний номінальний струм комутаційного виходу постійного струму[mA]	250

Імпульсний вихід / комутаційний вихід (OUT2)
Вихідний сигнал	імпульсний сигнал; сигнал перемикання; (параметризований)
Постійний номінальний струм комутаційного виходу постійного струму[mA]	100
Частота перемикання постійного струму[Hz]	< 500
Імпульсний вихід	зовнішня оцінка затухаючих імпульсів

Зона виявлення

Діапазон чутливості[mm]

Діапазон вимірювання/налаштування

Діапазон вимірювання[Imp/min]	1...32000
Діапазон налаштування[Imp/min]	3...24000
Принцип вимірювання	індуктивний

Точність/відхилення

Коефіцієнт корекції	нержавіюча сталь: 0.7 / латунь: 0.5 / алюміній: 0.5 / мідь: 0.4
Гістерезис[X01]	10
Гістерезис[X15]	10...30
Повторюваність IO-Link[%]	1; (від кінцевого значення діапазону вимірювання)
Дрейф температури	± 10 %; (від кінцевого значення діапазону вимірювання)

Час реагування

Затримка запуску[s]	0...15; (У кроках: 1 s; За замовчуванням: 10 s)
Макс. частота затухання[Imp/min]	60000

IO-Link
Затримка запуску[s]	0...30; (У кроках: 100 ms; За замовчуванням: 10 s)

Інтерфейси

Інтерфейс зв'язку

IO-Link

Тип передачі

COM2 (38,4 kBaud)

Перегляд IO-Link

1.1

SDCI стандарт

IEC 61131-9

Профілі

Smart Sensor - SSP 4.2.1	Measuring and Switching Sensor, high resolution, 1 channel
Common - I&D	Identification and Diagnosis
Function	Locator
Function	ProductURI

SIO режим

Так

Необхідний тип головного порту

Мін. час робочого циклу[ms]

3.7

Технологічні дані IO-Link (циклічні)

функція	довжина в бітах
технологічне значення	32
статус пристрою	4
інформація про двопозиційний перемикач	2

Функції IO-Link (ациклічні)

лічильник циклів увімкнення; лічильник годин роботи; внутрішня температура; мітка конкретної програми

Підтримувані DeviceID

Тип роботи	DeviceID
default	1444

Примітка

Додаткову інформацію див. у PDF-файлі IODD у розділі «Завантаження»

Режим експлуатації

Температура навколишнього середовища[°C]	-25...85
Захист	IP 65; IP 66; IP 67; IP 68; IP 69K

Випробування/схвалення

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ випромінювання	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проведення	10 V
EN55011	клас B

Стійкість до вібрації

EN 60068-2-6 Fc	20 г (10...3000 Hz)
	50 циклів розгортання, 1 октава за хвилину по 3 осях

Стійкість до ударів

EN 60068-2-27 Ea

100 г 11 мс напівсинус; По 3 удари у кожному напрямку по трьох осях координат

Постійна стійкість до ударів

EN 60068-2-27

42 г 6 мс; По 4000 ударів у кожному напрямку по трьох осях координат

Швидка зміна температури

EN 60068-2-14 Na

TA = -25°C; TB = 80°C; t1 = 30 min; t2 = <10 s 50 циклів

Випробування на стійкість до соляного туману

EN 60068-2-52 Kb

рівень серйозності 5 (4 цикли випробування)

MTTF[ANN]

471

Схвалення UL

Ta	-25...70 °C
Тип корпусу	Type 1
подача напруги	Limited Voltage/Current
№ схвалення UL	A041
Номер файлу UL	E174191

Механічні характеристики

Вага[g]	52.78
Корпус	тип різьби
Монтаж	прихованого монтажу
Розміри[mm]	M18 x 1 / L = 75
Позначення різьби	M18 x 1
Матеріали	корпус: нержавіюча сталь (1.4404 / 316L); чутлива поверхня датчика: ПБТ; Світлодіодне вікно: PEI; стопорні гайки: нержавіюча сталь (1.4404 / 316L)
Момент затягування[Nm]	35

Дисплеї/елементи керування

Дисплей

робота	4 x LED, зелений
комутаційний вихід	4x LED, жовтий
повідомлення про помилку	4x LED, червоний

Аксесуари

Пристрої, що постачаються

стопорні гайки: 2 x M18

Зауваження

Кількість в упаковці

1 шт.

Електричне з'єднання

Конектор

1 x M12; кодування: A; Контакти: 4, позолочений
