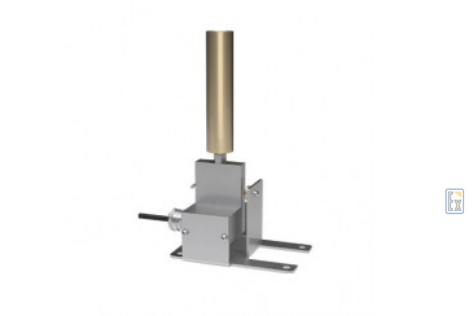

Датчик контроля схода конвейерной ленты взрывозащищённый ДКСЛв-71211-05

Датчик контроля схода конвейерной ленты взрывозащищённый ДКСЛв-71211-05 предназначен для предупреждения бокового схода конвейерной ленты с роликоопор. С помощью пары датчиков, установленных по обе стороны конвейера, производится мониторинг смещения ленты влево или вправо. Датчик может применяться в качестве элемента автоматизированных

систем для управления технологическими процессами. Область применения – подземные выработки шахт и их наземные строения, опасные по рудничному газу (метану) и (или) горючей пыли, а также взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты, требованиями ГОСТ IEC 60079-14-2013 и отраслевых Правил безопасности, регламентирующих применение данного оборудования во взрывоопасных зонах.
Датчики относятся к взрывобезопасному оборудованию, имеют маркировку взрывозащиты по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ Р МЭК 60079-18-2012:
– PO Ex ia ma I Ma Х / 0Ex ia ma IIC T4 Ga Х
Знак «Х» в маркировке взрывозащиты датчиков указывает на специальные условия их безопасного применения, заключающиеся в следующем:
– к входным искробезопасным электрическим цепям датчиков могут подключаться устройства, выполненные с видом взрывозащиты «искробезопасная электрическая цепь уровня ia» и имеющие действующие сертификаты соответствия, допускающие возможность их применения во взрывоопасных зонах или вне взрывоопасных зон в качестве связанного оборудования. Электрические параметры подключаемых устройств с учётом линии связи: напряжение, ток, мощность, индуктивность и электрическая ёмкость должны соответствовать искробезопасным параметрам датчиков;
– датчики должны устанавливаться в местах, где исключена возможность воздействия на их корпус ударных механических нагрузок.
Датчики обеспечивают непрерывный круглосуточный режим работы.

Взрывозащищенность датчиков обеспечивается взрывозащитой видов «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014 и «герметизация компаундом «m» по ГОСТ Р МЭК 60079-18-2012.
Взрывозащищённость обеспечивается следующими мерами:
– питание датчиков осуществляется от сертифицированной искробезопасной цепи уровня «ia» для взрывоопасных смесей категории I и II согласно ГОСТ 31610.11-2014 от связанного электрооборудования с маркировкой взрывозащиты [Ex ia] I или [Ex ia Ga] IIC X;
– электрические компоненты и цепи, входящие в конструкцию датчика, залиты компаундом; электрическая прочность изоляции искробезопасных цепей относительно корпуса датчика – 500 В.
Конструкция датчиков отвечает всем относящимся к ним требованиям ГОСТ 31610.0-2014.
