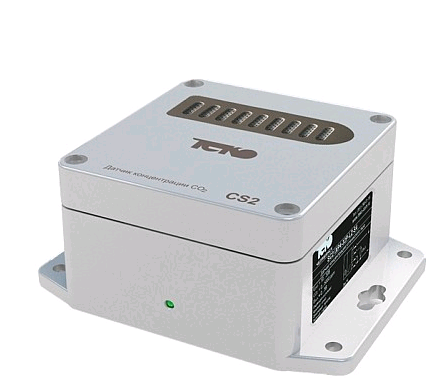

Датчик CO2 SC2 IXP4-32P-LZ-S4
Датчик CO2 SC2 IXP4-32P-LZ-S4
Датчик концентрации углекислого газа SC2 IXP4-32P-LZ-S4 предназначен для контроля концентрации углекислого газа (СО2). Может использоваться в различных отраслях промышленности и сельском хозяйстве. Рабочий диапазон датчика 0… 5 000 ppm (0…0,5%).
Чувствительный элемент датчика выполнен по технологии NDIR (не дисперсионный инфракрасный сенсор). На выходе датчика формируется напряжение, прямо пропорциональное концентрации углекислого газа в масштабе 1мВ/ppm.
Датчик SC2 IXP4-32P-LZ-S4 является аналогом сенсора DOL17.
- Характеристики
Материал корпуса | Пластик | |
Влажность | 0…95%RH | |
Время готовности после подачи питания | 3 мин. | |
Время установления показаний (Т90) | <90с. | |
Выход пропорциональный по напряжению | 1мВ/ppm | |
Выходное напряжение | 0…5В | |
Исполнение | IP54 | |
Концентрация СО2 | 0…5 000 ppm | |
Напряжение питания (постоянное) | 10…30В | |
Подключение | S4 | |
Рабочая температура | 0…+50°С | |
Тип сенсора | NDIR | |
Ток нагрузки | +/- 1мА | |
Ток потребления | <150 мА | |
Точность | ±(50 ppm + 5% С*) *С - измеренная величина; * при минимальной скорости воздуха 1 м/с. |
Датчики углекислого газа (CO2)
Датчик CO2 – это сенсорное устройство, предназначенное для определения концентрации двуокиси углерода в окружающем воздухе не дисперсионным инфракрасным методом детектирования. Не дисперсионный инфракрасный метод детектирования обладает хорошей избирательностью (показания не зависят от содержания кислорода в воздухе) и высокой точностью измерений.
Благодаря датчикам, которые дают точный показатель концентрации углекислого газа (CO2) в воздухе, происходит более корректное управление производительностью вентиляционной системы. Тем самым создаются комфортные условия и здоровый микроклимат в помещении.
Принцип работы датчиков CO2
Принцип работы не дисперсионных газоанализаторов (датчиков СО2) основан на инфракрасном излучении — изменение интенсивности такого излучения до и после поглощения углекислым газом в диапазоне от 1 до 15 мкм. Источником излучения может быть светодиод, инфракрасный лазер или нагретая спираль.
Углекислый газ поглощает часть проходящих сквозь себя световых лучей, при этом регистрируемый сигнал изменяется пропорционально.
Современные датчики TEKO, работающие по методу NDIR (недисперсионной ИК-спектрометрии) измеряют уровень СО2 в ppm
Количество света, поглощённого углекислотой и прошедшего через светофильтр, измеряется при помощи СО2-метра. Также происходит замер показателей потока светового излучения, прошедшего мимо оптического устройства. После этого — прибор определяет разницу между полученными данными и выдаёт показания по текущей концентрации углекислого газа в окружающем его воздухе.
Датчики CO2 также комплектуются специальными приемниками или светофильтрами, использующими не монохроматическое излучение. Кроме светофильтра, данные устройства оснащаются рабочей камерой. Воздух из камеры поступает в специальный приёмник. Если используется не источник монохроматического излучения, то используется селективный приёмник для получения достоверных результатов.
Кроме селективных приёмников, в инфракрасных датчиках углекислого газа могут применяться болометры, термобатареи или полупроводниковые элементы. Тогда газоанализаторы оснащаются интерференционными или газовыми фильтрами.
Сферы применения датчиков углекислого газа
Датчики углекислого газа для периодического или постоянного контроля концентрации СО2 в воздухе применяются в:
- офисах
- конференц-залах
- квартирах и жилых домах
- теплицах
- на сельскохозяйственных и животноводческих фермах
- в автомобилях
- торговых комплексах
- школах и детских садах и т.д.
Датчик является аналогом DOL 17, выходная характеристика и подключение совпадает.
