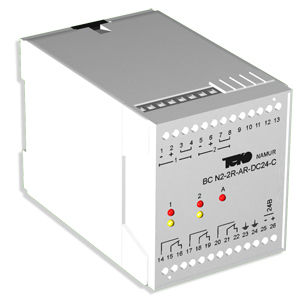

Блок сопряжения NAMUR BC N2-2R-AR-DC24-C-1

Артикул: Те BC N2-2R-AR-DC24-C-1
Блок сопряжения NAMUR BC N2-2R-AR-DC24-C-1 предназначен для питания индуктивных бесконтактных особовзрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.
Складські залишки: Под заказ
5 675,02 грн. (цена без НДС)

Категории: ТЕКО, Блоки сопряжения NAMUR

Теги: бесконтактный выключатель, Теко, Датчик, Блок сопряжения NAMUR BC N2-2R-AR-DC24-C, NAMUR, NAMUR BC N2-2R-AR-DC24-C-1

Обзор

Блок сопряжения BC N2-2R-AR-DC24-C-1 предназначен для питания индуктивных бесконтактных особовзрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.


Блок сопряжения обеспечивает:

1. Гальваническую развязку датчика с исполнительным устройством.

2. Преобразование слаботочного сигнала датчика в выходной сигнал оптрона для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.

3. Инверсию состояния выхода канала установкой перемычки.

4. Контроль исправности датчика и линии связи с датчиком (КЗ, обрыв провода).

5. Световую индикацию и размыкание выходов рабочего канала при обнаружении в ней неисправности.

6. Формирование сигнала “АВАРИЯ” и размыкание контактов аварийного канала при неисправности в рабочем канале.

Характеристики

Номинальное напряжение питания, Uном. 24 В DC
Кол-во подключаемых выключателей 1...2
Диапазон рабочих температур -25°С...+75°С
Кол-во релейных выходов 2
Кол-во электронных выходов Нет
Тип аварийного выхода Реле
Номинальный ток выключателя 2,2 мА
Порог срабатывания 1,55...1,75 мА
Порог срабатывания аварийной защиты (короткое замыкание) >6 мА
Порог срабатывания аварийной защиты (обрыв провода выключателя) <0,1 ма
Размер корпуса, мм 70x75x110
Сопротивление линии между выключателем и блоком <=50 ом
Сопротивление нагрузки выключателя 1 кОм
Способ крепления На DIN рейку
Номинальное напряжение на выключателе 8,2 В
Допустимое напряжение на выходе (оптрон/оптопара) 50 В DC
Допустимое напряжение на выходе (реле) 240 В AC / 60 В DC
Допустимый ток нагрузки (/реле) 1 А (cos f=0,7)
Допустимый ток нагрузки (оптрон/оптопара) 50 мА
Масса 0,25 кг

  Способ обеспечения инверсии                                                                                                                       С переключателем инверсии
