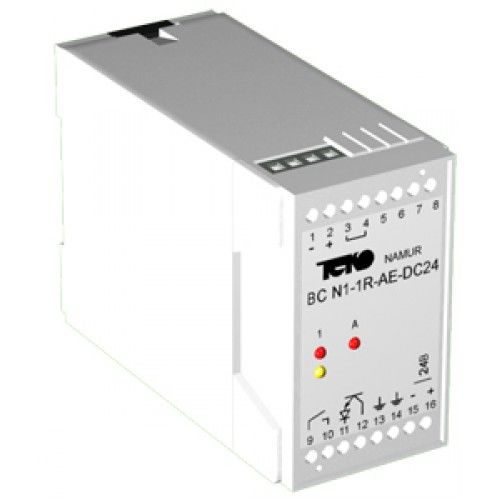

Блок сопряжения NAMUR BC N1-1R-AR-DC24/AC220
Обзор
Блок сопряжения NAMUR BC N1-1R-AR-DC24/AC220 предназначен для питания индуктивных бесконтактных особовзрывобезопасных выключателей (датчиков) с видом взрывозащиты 0ExiaIICT6 "искробезопасная электрическая цепь" по ГОСТ 12.2.020-76 и для преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал реле для управления исполнительными устройствами промышленной автоматики.
- ХАРАКТЕРИСТИКИ
| Номинальное напряжение питания, Uном. | 24 В DC; 220 В AC, 50 Гц | |
| Номинальное напряжение на выключателе | 8,2 В | |
| Номинальный ток выключателя | 2,2 мА | |
| Сопротивление нагрузки выключателя | 1 кОм | |
| Сопротивление линии между выключателем и блоком | ≤50 Ом | |
| Порог срабатывания | 1,55...1,75 мА | |
| Порог срабатывания аварийной защиты (короткое замыкание) | >6 мА | |
| Порог срабатывания аварийной защиты (обрыв провода выключателя) | <0,1 мА | |
| Допустимое напряжение на выходе (реле) | 250 В | |
| Допустимый ток нагрузки (/реле) | 1 А (cos f=0,7) | |
| Степень герметичности по ГОСТ 14254-96 | IP20 | |
| Кол-во подключаемых выключателей | 1 | |
| Кол-во релейных выходов | 1 | |
| Тип аварийного выхода | Реле | |
| Размер корпуса, мм | 75x70x110 | |
| Масса | 0,25 кг | |
| Способ крепления | На DIN рейку | |
| Диапазон рабочих температур | 0…+60°C | |
| Кол-во электронных выходов | Нет | |
| Максимальная частота коммутации | 200Гц | |
| Рекомендуемая частота коммутации | не более 2 Гц |
