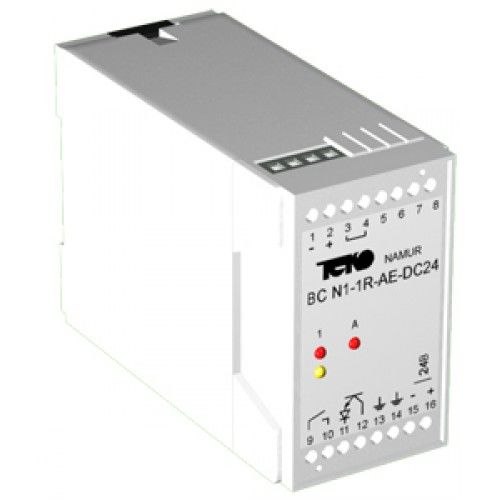

Блок сопряжения NAMUR BC N1-1R-AR-DC24-T

Артикул: Те BC N1-1R-AR-DC24-T
Блок сопряжения NAMUR BC N1-1R-AR-DC24-T
Складські залишки: Под заказ
4 242,22 грн. (цена без НДС)

Категории: Особовибухобезпечне обладнання, ТЕКО, Блоки сопряжения NAMUR

Теги: Теко, NAMUR, блок сопряжения, Блок сопряжения NAMUR BC N1-1R-AR-DC24-T, BC N1-1R-AR-DC24-T

Обзор

Блок сопряжения NAMUR BC N1-1R-AR-DC24-T

Блок сопряжения BC N1-1R-AR-DC24-T предназначен для питания индуктивных бесконтактных особовзрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.

Блок сопряжения обеспечивает:

1. Гальваническую развязку датчика с исполнительным устройством.

2. Преобразование слаботочного сигнала датчика в выходной сигнал оптрона для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.

3. Инверсию состояния выхода канала установкой перемычки.

4. Контроль исправности датчика и линии связи с датчиком (КЗ, обрыв провода).

5. Световую индикацию и размыкание выходов рабочего канала при обнаружении в ней неисправности.

6. Формирование сигнала “АВАРИЯ” и размыкание контактов аварийного канала при неисправности в рабочем канале.

  • ХАРАКТЕРИСТИКИ
  • ВОЗМОЖНЫЕ ЗАМЕНЫ
Размер корпуса, мм 45x75x110
Номинальное напряжение питания, Uном. 24 В DC
Допустимое напряжение на выходе (оптрон/оптопара) 50 В DC
Допустимое напряжение на выходе (реле) 240 В AC / 60 В DC
Допустимый ток нагрузки (/реле) 1 А (cos f=0,7)
Допустимый ток нагрузки (оптрон/оптопара) 50 мА
Кол-во подключаемых выключателей 1
Кол-во релейных выходов 1
Кол-во электронных выходов Нет
Масса 0,2 кг
Номинальное напряжение на выключателе 8,2 В
Номинальный ток выключателя 2,2 мА
Порог срабатывания 1,55...1,75 мА
Порог срабатывания аварийной защиты (короткое замыкание) >6 мА
Порог срабатывания аварийной защиты (обрыв провода выключателя) <0,1 мА
Диапазон рабочих температур -25°С...+75°С
Сопротивление линии между выключателем и блоком ≤50 Ом
Сопротивление нагрузки выключателя 1 кОм
Способ крепления На DIN рейку
Тип аварийного выхода Реле
Максимальная частота коммутации 200Гц
Рекомендуемая частота коммутации не более 2 Гц
