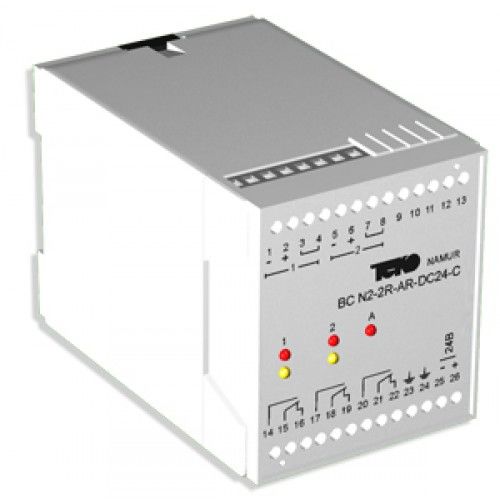

Блок сопряжения BC N2-2E-AE-AC220-1

Артикул: Те BC N2-2E-AE-AC220-1
Блок сопряжения BC N2-2E-AE-AC220-1
Складські залишки: Под заказ
5 470,05 грн. (цена без НДС)

Категории: Особовибухобезпечне обладнання, ТЕКО, Блоки сопряжения NAMUR

Теги: Теко, блок сопряжения, Блок сопряжения BC N2-2E-AE-AC220-1, BC N2-2E-AE-AC220-1

Обзор

Блок сопряжения BC N2-2E-AE-AC220-1 предназначен для питания индуктивных бесконтактных особовзрывобезопасных датчиков и преобразования слаботочного аналогового сигнала, поступающего от датчика, в сигнал оптрона для управления исполнительными устройствами.

Блок сопряжения обеспечивает:

1. Гальваническую развязку датчика с исполнительным устройством.

2. Преобразование слаботочного сигнала датчика в выходной сигнал оптрона для управления исполнительным устройством с одновременной индикацией замкнутого состояния выхода.

3. Инверсию состояния выхода канала установкой перемычки.

4. Контроль исправности датчика и линии связи с датчиком (КЗ, обрыв провода).

5. Световую индикацию и размыкание выходов рабочего канала при обнаружении в ней неисправности.

6. Формирование сигнала “АВАРИЯ” и размыкание контактов аварийного канала при неисправности в рабочем канале.

  • ХАРАКТЕРИСТИКИ
Размер корпуса, мм 70x75x110
Номинальное напряжение питания, Uном. 220 В AC
Допустимое напряжение на выходе (оптрон/оптопара) 50 В DC
Допустимое напряжение на выходе (реле) 220 В AC
Допустимый ток нагрузки (/реле) 1 А (cos f=0,7)
Допустимый ток нагрузки (оптрон/оптопара) 50 мА
Кол-во подключаемых выключателей 1...2
Кол-во релейных выходов Нет
Кол-во электронных выходов 2
Масса 0,25 кг
Номинальное напряжение на выключателе 8,2 В
Номинальный ток выключателя 2,2 мА
Порог срабатывания 1,55...1,75 мА
Порог срабатывания аварийной защиты (короткое замыкание) >6 мА
Порог срабатывания аварийной защиты (обрыв провода выключателя) <0,1 мА
Диапазон рабочих температур 0…+60°C
Сопротивление линии между выключателем и блоком ≤50 Ом
Сопротивление нагрузки выключателя 1 кОм
Способ крепления На DIN рейку
Тип аварийного выхода Оптрон
Максимальная частота коммутации 1500Гц
