СППУ - Система Позиционного Программного Управления приводами ЛИР-989

Блок питания ЛИР-989 используется для обеспечения питающими напряжениями контроллеров в составе Системы Позиционного Программного Управления приводами и для связи пульта оператора ЛИР-581 с контроллерами. Так же, через блок питания осуществляется подключение питающих напряжений входов/выходов контроллеров.

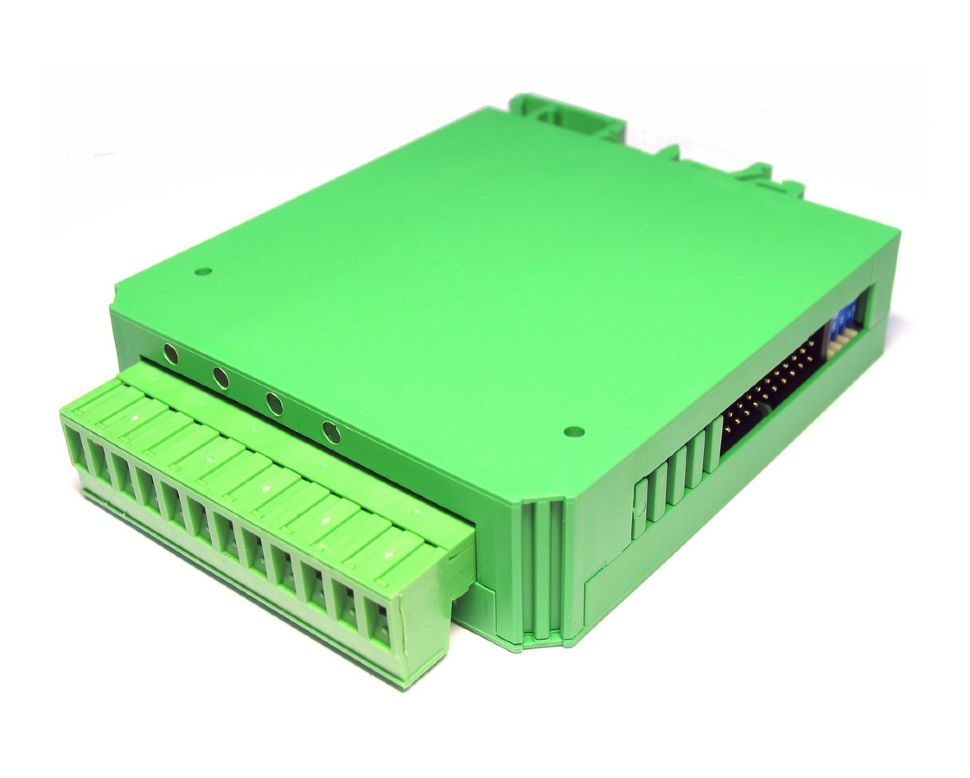

Изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения проводов используется разъемная колодка с винтовыми зажимами. Для подключения трассы связи с пультом оператора используется разъем D-SUB DB9F (розетка). На лицевой стороне модуля расположены светодиодные индикаторы зелёного и красного цвета для сигнализации о готовности выходных напряжений блока питания.

Текущий статус:    Серийный выпуск



Код заказа



ЛИР-989-XX₁

Код модификации

XX1

НС -  выход +24В нестабилизированный  СТ - выход +24В стабилизированный

Пример заказа: ЛИР-989-СТ

Блок питания , наличие стабилизированного выхода +24В

ВНИМАНИЕ!     Трасса связи заказывается отдельной позицией. Код заказа трассы:

ТРАССА DB9(B) - L - DB9(B) - 24  ,  где L - длина трассы в метрах



Характеристики

Степень защиты от внешних воздействий	IP20
Габаритные размеры (высота х ширина х глубина), мм	88 х 23 х 116
Масса, кг, не более	0,3
Выходное напряжение питания модулей СППУ, В	5,0 ± 2%
Максимальный выходной ток питания модулей СППУ, мА	2000
Выходное напряжение питания канала связи СППУ, В	5,0 ± 10%
Максимальный выходной ток питания канала связи СППУ, мА	200
Выходное напряжение питания входов/выходов, В	24,0 ± 20%
Максимальный выходной ток питания входов/выходов, мА	1500
Напряжение питания ЛИР-989 (переменный ток 50Гц) , В	16 ... 36
Напряжение питания ЛИР-989 (постоянный ток) , В	22 ... 48
Потребляемая мощность, Вт, не более	50
