СППУ - Система Позиционного Программного Управления приводами ЛИР-983

Контроллер движения ЛИР-983 входит в Систему Позиционного Программного Управления приводами и предназначен для управления приводами подач, скорость движения которых определяется напряжением, поданным на аналоговый вход. Контроллер принимает команды на перемещение от пульта оператора и отрабатывает их по своему алгоритму, управляя скоростью привода. ЛИР-983 может контролировать две оси, управление которыми осуществляется поочередно. Позиционирование в заданную координату происходит посредством четырех зон торможения. Ширина зон программируется с пульта оператора при настройке системы.

ЛИР-983 имеет 2 аналоговых выхода, 4 дискретных входа и 4 дискретных выхода. Их удобно использовать для задач управления приводом. Для сигнализации о текущем состоянии дискретного входа/выхода, напротив каждой клеммы, установлены светодиодные индикаторы - зелёного цвета для входов и красного для выходов. Входы и выходы гальванически изолированы от электрических цепей контроллера. Оптореле, установленные на выходах, могут управлять пускателями непосредственно, в то время как оптроны требуют установки промежуточных реле. Количество дискретных входов/выходов может быть увеличено за счет подключения контроллеров ЛИР-987.

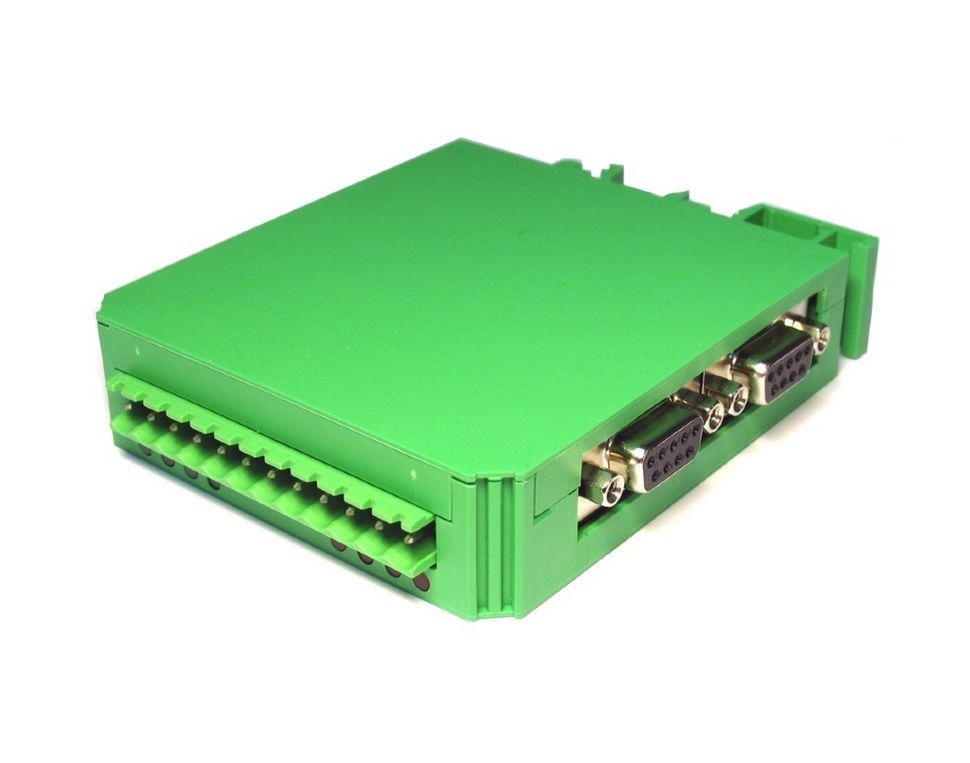

ЛИР-983 Изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения внешних проводов используются разъемные колодки с винтовыми зажимами. Преобразователи перемещений подключаются к двум разъемам D-SUB DB9F (розетка).

Текущий статус:    Серийный выпуск



Код заказа



 ЛИР-983 - XX₁ - XX₂

Тип датчиков обратной связи	XX1	ДИ - подключение двух инкрементных датчиков  ДА - подключение двух абсолютных датчиков
Тип дискретных выходов	XX2	ОЭ - выходы с открытым эмиттером  ОК - выходы с открытым коллектором  ТР - выходы с твердотельными реле

 *ВНИМАНИЕ: Для одновременного управления двумя осями необходимо чтобы эти оси были подключены к одному контроллеру движения и в коде заказа пульта оператора ЛИР-581 присутствовала позиция 2D .

Пример заказа:

ЛИР-983-ДИ-ОЭ  ; контроллер управления движением с двумя входами  для подключения инкрементных  датчиков, 4 дискретных входа и 4 дискретных выхода с открытым эмиттером для управления приводами с аналоговым заданием скорости.

ЛИР-983-ДА-ТР  ; контроллер управления движением с двумя входами  для подключения абсолютных  датчиков, 4 дискретных входа и 4 дискретных выхода с твердотельными реле для управления приводами с аналоговым заданием скорости.





Характеристики

Степень защиты от внешних воздействий	IP20
Габаритные размеры (высота х ширина х глубина), мм	86 х 23 х 116
Масса, кг, не более	0,2
Количество входов для подключения преобразователей перемещений	2
Тип подключаемых преобразователей перемещений	линейный/угловой; инкрементный/абсолютный
Максимальная частота сигнала от измерительных датчиков, МГц	1
Количество дискретных входов	4
Количество дискретных выходов	4
Количество контролируемых осей	2
Количество аналоговых выходов	2
Напряжение аналогового выхода	-10В...+10В или 0...10В
Напряжение питания модуля	5,0 ± 10%
Напряжение питания канала связи	5,0 ± 10%
Потребляемая мощность, Вт, не более	2
