Соединительные муфты для угловых датчиков ЛИР-855Б

Соединительные муфты для угловых датчиков ЛИР-855Б

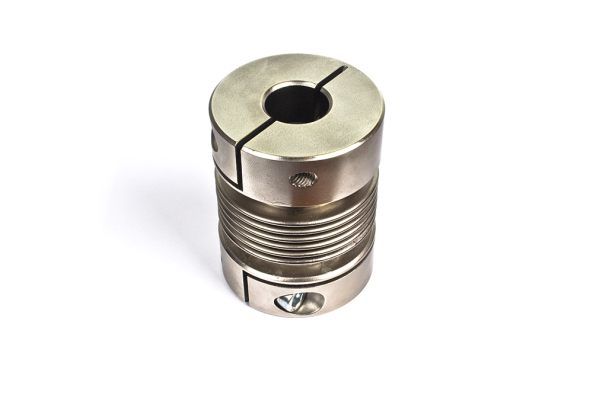

ЛИР-855Б
Габаритный чертеж
Артикул: СКБ ЛИР-855Б
Силовая сильфонная муфта. Отличительные особенности: диаметр корпуса 55 мм. Посадочные диаметры 20; 22; 24; 26; 28 мм. Текущий статус:    Серийный выпуск
Складські залишки: Под заказ
0 грн. (цена без НДС)
К сравнению В избранное

Категории: Енкодери, Енкодери, муфти та пристрої цифрової індикації, Соединительные муфты для угловых датчиков (муфты энкодеров)

Теги: СКБ ИС, энкодер, фотодатчик, преобразователь, муфта, Соединительные муфты для угловых датчиков (муфты энкодеров) ЛИР-855Б

Обзор
Силовая сильфонная муфта.
Отличительные особенности: диаметр корпуса 55 мм.
Посадочные диаметры 20; 22; 24; 26; 28 мм.

Текущий статус:    Серийный выпуск



Код заказа



ЛИР-855Б-D1-D2

Посадочные диаметры D1и D2 мм 20; 22; 24; 26; 28

Пример заказа: ЛИР-855Б-24-20

ЛИР-855Б, D1 = 24 мм, D2 = 20 мм





Характеристики

Посадочные диаметры D1 20 мм ;   22 мм ;   24 мм ;   26 мм ;   28 мм
Тип муфты силовая сильфонная
Допустимое радиальное смещение осей ≤0,2 мм
Допустимый наклон осей ≤1,0 град
Жесткость на скручивание 6200 Н·м/рад
Допустимый крутящий момент 30 Н·м
Допустимое осевое смещение ≤1,0 мм
Момент инерции 3,2×10-4 кг·м²
Максимальная скорость вращения 10000 об/мин
Масса муфты (не более) 0,65 кг
