Соединительные муфты для угловых датчиков ЛИР-814

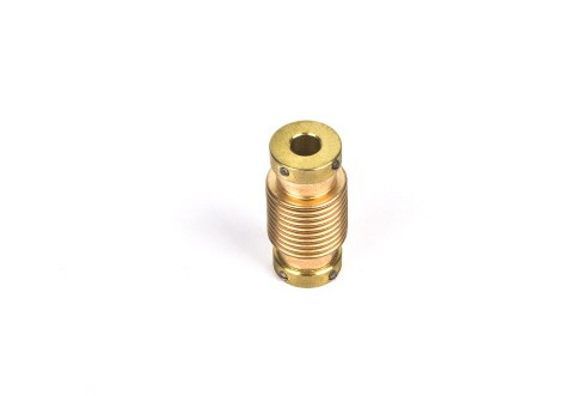

Сильфонная муфта.
Служит для соединения вала углового датчика с валом механизма заказчика.
Погрешность передачи вращения ±25".
Посадочные диаметры - 3; 4; 5; 6 мм.

Синонимы: муфта энкодера.

Текущий статус:    Серийный выпуск



Код заказа



ЛИР-814-D1-D2

Посадочные диаметры D1и D2	мм	3; 4; 5; 6

Пример заказа: ЛИР-814-4-6

ЛИР-814, D1 = 4 мм, D2 = 6 мм



Характеристики

Посадочные диаметры D1	3 мм ;   4 мм ;   5 мм ;   6 мм
Тип муфты	сильфонная
Погрешность передачи вращения	±25''
Допустимое радиальное смещение осей	≤0,2 мм
Допустимый наклон осей	≤1,0 град
Жесткость на скручивание	40 Н·м/рад
Допустимый крутящий момент	≤0,1 Н·м
Допустимое осевое смещение	≤0,5 мм
Момент инерции	2,5×10-7 кг·м²
Максимальная скорость вращения	12000 об/мин
Масса муфты (не более)	0,012 кг
