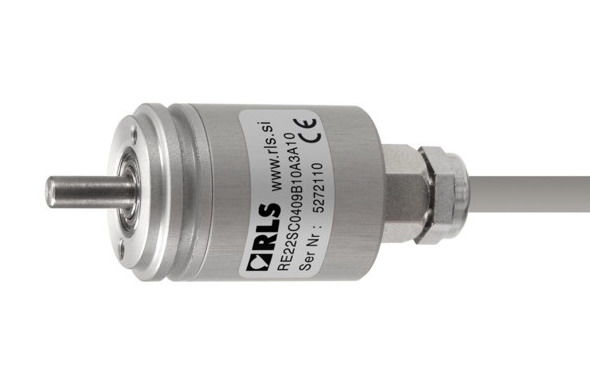

Продукция фирмы RLS (Словения) RE22

Магнит закрепляется на вал внутри корпуса датчика. Изменения магнитного потока при вращении вала датчика действуют на заказную микросхему, размещенную внутри корпуса.

Микросхема выдает угловую позицию с разрядностью 13 бит (8192 сиг/об), при рабочей скорости до 20, 000 об/мин. Выходные сигналы могут иметь инкрементную, аналоговую или цифровую формы.

Диаметр герметичного корпуса составляет 22 мм и имеет высокую стойкость к загрязнениям IP68. RE22 можно использовать в многочисленных устройствах, например для автоматизации в области кораблестроения, медицины, производства упаковки, печатной промышленности, обработки металлов, управления двигателей и приборного оснащения/аппаратурного оформления.

Производитель: фирма RLS (Словения).

Официальный сайт фирмы RLS d.o.o. Угловые и линейные преобразователи перемещений (энкодеры)

.

Текущий статус: Серийный выпуск

Физический принцип работы

Магнитный

По физическому принципу работы этот преобразователь относится к классу магнитных датчиков.

Магнитные датчики

Магнитные датчики используют эффект холла - явление возникновения разности потенциалов при помещении проводника с постоянным током в магнитное поле. Эффект холла открыт Э.Холлом в 1879 году. Основными элементами магнитных датчиков СКБ ИС являются: подвижный магнит и четыре датчика Холла. Вместо датчиков Холла могут применяться магниторезисторы.

По точности и разрешению магнитные датчики уступают, например, фотоэлектрическим, однако просты в реализации, менее требователен к условиям эксплуатации и размерам конструкции.

Характеристики
