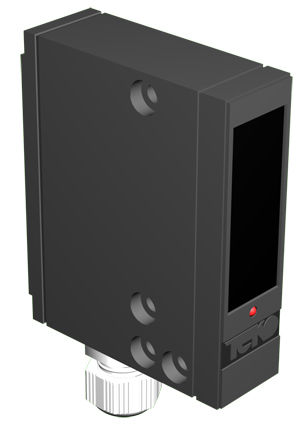

Оптический датчик OY IT61P-0-10-C

Артикул: Те OY IT61P-0-10-C
Излучатель оптический OY IT61P-0-10-C предназначен для формирования направленного оптического излучения инфракрасного спектра и используется в комплекте с выключателем оптическим (приёмником), например, OS IT61P-43P-10-LE-C, в промышленных автоматизированных устройствах, линиях и системах.
Складські залишки: Под заказ
2 149,30 грн. (цена без НДС)

Категории: ТЕКО, Оптичні безконтактні вимикачі, Прямоугольные выключатели, Барьерного типа, Излучатель

Теги: бесконтактный выключатель, Теко, Датчик, Оптический датчик OY IT61P-0-10-C

Обзор

Излучатель оптический OY IT61P-0-10-C предназначен для формирования направленного оптического излучения инфракрасного спектра и используется в комплекте с выключателем оптическим (приёмником), например, OS IT61P-43P-10-LE-C, в промышленных автоматизированных устройствах, линиях и системах.

При условии расположения излучателя и приёмника друг напротив друга непрозрачный объект обнаружения
прерывает оптическое излучение и вызывает изменение выходного сигнала выключателя.

Характеристики

Размер корпуса, мм 71х85х25
Тип корпуса Прямоугольный
Корпус Прямоугольный
Диапазон рабочих напряжений, Uраб. 90...250 В AC
Присоединение / Подключение Клеммник
Материал корпуса Полиамид
Степень защиты по ГОСТ 14254-96 IP67
Дальность действия 10000 мм
Защита от переполюсовки Есть
Категория применения / применяемость AC140
Кол-во проводов 2
Присоединение Клеммы
Диапазон рабочих температур -40°С...+55°С
Регулировка чувствительности без регулировки
Собственный ток потребления, Io ≤40 мА
Спектр излучения инфракрасный
Схема подключения 2х проводный
Тип выключателя Тип Т, излучатель

Оптический датчик блокировки может управлять ротором роторного опрокидывателя вагонов на участках по разгрузки сырья.

Предназначен датчик для блокировки пуска ротора при обнаружении сцепки вагонов или человека вблизи ротора.
Исходя из блокировочной функции датчика в соответствии с требованиями к цепям защиты датчик представляет собой классический однолучевой барьер, состоящий из излучателя OY IT61P-0-10-C и приемника OS IT61P-86-10-L-C.
Опрокидыватель вагонов эксплуатируется в условиях повышенной запыленности и в среде с угрозой статического налипания пыли на экраны датчиков. Поэтому важно обеспечить защиту датчиков от пыли, влаги и механических воздействий. Для такой защиты предлагаем использовать металлический защитный кожух. Собственный кожух требуется и для излучателя, и для приемника датчика. Кроме того использование кожухов заметно облегчает монтаж датчиков.
ПРЕИМУЩЕСТВА:
• дальность действия - 10 метров
• адаптирован под типовые источники напряжения на участках разгрузки сырья
• переключающий контакт для разных вариантов построения цепи
ПРИНЦИП РАБОТЫ: на участке применяются 4 датчика (включающие приемник и излучатель) с последовательным соединением выходов. Цепь управления приводом ротора замкнута, когда замкнуты все ключи.
Типовое расположение датчиков: один – в проеме входных ворот; один – перед входом в ротор; один – на выходе из ротора; один – в проеме выходных ворот.
