Инкрементные угловые фотоэлектрические преобразователи перемещений ЛИР-601

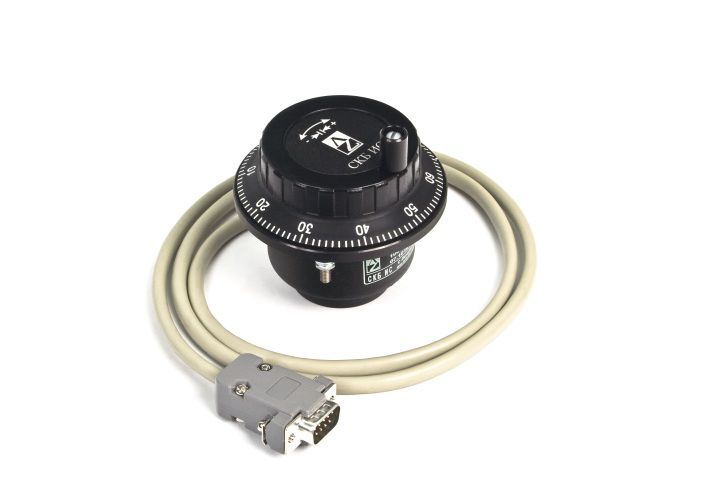

Инкрементный преобразователь угловых перемещений со штурвалом (на базе инкрементального энкодера). Принцип действия - фотоэлектрический. Отличительные особенности: диаметр корпуса 57 мм; разрешающая способность 400 дискрет на оборот; напряжение питания +5 В или от +10 до +30 В.

Синонимы: датчик перемещения, датчик угловой, датчик поворота, датчик угла, датчик угловых перемещений.

Текущий статус: Серийный выпуск

Физический принцип работы

Фотоэлектрический

По физическому принципу работы этот преобразователь относится к классу фотоэлектрических датчиков.

Фотоэлектрические датчики

Фотоэлектрические датчики используют фотоэлектрический эффект - явлении испускания электронов веществом под действием света, открытым 1887 Г.Герцем. Во время работы фотоэлектрического датчика происходит непрерывное преобразование света в электрический сигнал. Основными элементами фотоэлектрических датчиков СКБ ИС являются: источник света (лазеры, светодиоды), оптические среда и приемник светового луча (фотоприёмники, ПЗС матрицы).

По сравнению с другими физическими принципами, фотоэлектрический более требователен к технологии производства, условиям эксплуатации, размерам конструкции и т.д., однако обладет большим потенциалом по точности и разрешению. Как правило, стоимость фотоэлектрических датчиков, по сравнению с магнитными, выше.

Оптоэлектронные датчики

Боллее современное название фотоэлектрических датчиков - оптоэлектронные. Оптоэлектроника - направление электроники, охватывающее оптические и электрические методы обработки информации. Поэтому преобразователи, использующие такую электронику, называют иногда оптоэлектронными датчиками. Название "оптоэлектронный датчик" не популярно.

Оптронные датчики

Оптоэлектроника развивалась в двух направлениях. Ту часть оптоэлектроники, которая основана на фотоэлектрическом преобразовании оптического сигнала в электрический, называют оптроника. Поэтому преобразователи СКБ ИС иногда называют оптронными датчиками. Как и "оптоэлектронный датчик", название "оптронный датчик" также не популярно.

Оптические датчики

Еще одно название датчиков СКБ ИС - оптические датчики. Название "оптические датчики", хотя весьма популярно, но не несет достаточно информации о физическом принципе работы и является слишком общим.

Преобразователи СКБ ИС, использующие фотоэлектрический эффект, относят к классу "фотоэлектрические датчики". Другие названия считаются производными.

ЛИР-601()*-X1-X2-XXXXXX3-XX4-XX5-X6-XXX7-X8 (Спецзаказ)

* - указать модификацию (А или Б)

В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем. Координатно-кодированные Р.М. указываются в спецзаказе.

Пример заказа: ЛИР-601А-3-Н-000100-05-ПИ-8-3,0-Р (DB9)

ЛИР-601А, исполнение 3, температурный диапазон от 0 до +70°С, число периодов выходного сигнала 100, напряжение питания +5 В, форма выходного сигнала ПИ, класс точности 8, длина кабеля 3 м, розетка DB9.

Характеристики
