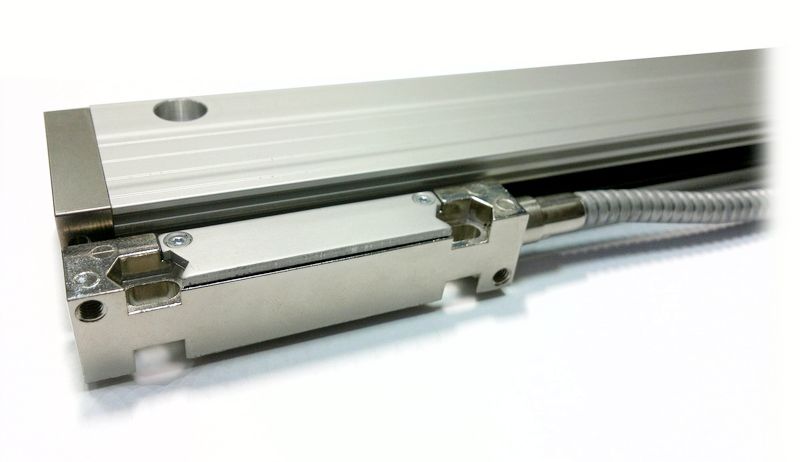

Инкрементные линейные фотоэлектрические преобразователи перемещений ЛИР-9М

Инкрементные линейные фотоэлектрические преобразователи перемещений ЛИР-9М
ЛИР-9М
Габаритный чертеж
Артикул: СКБ ЛИР-9М
Обновленная версия преобразователя линейных перемещений ЛИР-9. Среди особенностей новой модели можно отметить: применение современной элементной базыдля повышения надежности в конструкции считывающего узла используется один осветительновая специальная форма сечения профиля лучше защищает от попадания СОЖрастровая шкала располагается под углом 45° относительно корпусановая конструкция унифицированной считывающей головки упрощает монтаж преобразователякабель в металлорукаве в базовой комплектации Имеет корпус повышенной жесткости Монтаж выполняется посредством проходных отверстий в корпусе изделия Рекомендуемая длина измерения - от 70 до 2040 мм (максимально до 3170 мм) Дискретность - до 0,1 мкм Класс точности - 3,4 ГОСТ26242-90 Текущий статус:    Серийный выпуск
Складські залишки: Под заказ
0 грн. (цена без НДС)
К сравнению В избранное

Категории: Енкодери, Енкодери, муфти та пристрої цифрової індикації, Датчики линейных перемещений, Инкрементные линейные фотоэлектрические преобразователи перемещений

Теги: СКБ ИС, энкодер, фотодатчик, преобразователь, муфта, Инкрементные линейные фотоэлектрические преобразователи перемещений ЛИР-9М

Обзор
Обновленная версия преобразователя линейных перемещений ЛИР-9.


Среди особенностей новой модели можно отметить:
  • применение современной элементной базы
  • для повышения надежности в конструкции считывающего узла используется один осветитель
  • новая специальная форма сечения профиля лучше защищает от попадания СОЖ
  • растровая шкала располагается под углом 45° относительно корпуса
  • новая конструкция унифицированной считывающей головки упрощает монтаж преобразователя
  • кабель в металлорукаве в базовой комплектации



    • Имеет корпус повышенной жесткости
    Монтаж выполняется посредством проходных отверстий в корпусе изделия
    Рекомендуемая длина измерения - от 70 до 2040 мм (максимально до 3170 мм)
    Дискретность - до 0,1 мкм
    Класс точности - 3,4 ГОСТ26242-90

    Текущий статус:    Серийный выпуск



    Код заказа



    ЛИР-9М-X1-XXXX2-XX3-XX4-XX5-XX6-X7-XXX8-X9 (Спецзаказ)

    В спецзаказе указать конкретные параметры, отличные от приведенных ниже и согласованные с производителем

    Вариант исполнения X1

    1 - начало отсчета слева, выход кабеля направо
    2 - начало отсчета слева, выход кабеля налево
    3 - начало отсчета справа, выход кабеля направо
    4 - начало отсчета справа, выход кабеля налево
    Длина преобразуемого перемещения Lизм., мм XXXX2 Стандартный ряд или любая длина в диапазоне от 70 до 3170 мм
    Положение референтной метки XX3 00 - Р.М. отсутствует
    01 - одна Р.М. по середине длины измерения
    03 - Р.М. с шагом 50 мм
    02 - Количество и положение Р.М. назначает потребитель (после кода 02 указать в скобках положение Р.М. от начала отсчета)
    Напряжение питания XX4 +5 В (05)
    Тип выходного сигнала XX5

    I ≤ 100 мА
    СТ (~11 мкА)
    СН (~1 В)

    I ≤ 150 мА
    ПИ (TTL)

    Период сигнала, мкм (для СН и СТ)

    Дискретность, мкм (для ПИ)

    		 XX6 20; 40

     0,1 (01); 0,5 (05); 1,0 (1);

    2,0 (2); 5,0 (5); 10,0 (10)
    Класс точности X7 3; 4
    Длина кабеля XXX8

    1,5 или 3,0 метра
    Кабельное окончание X9

    В(РС10ТВ) - вилка РС10ТВ
    Р(РС10ТВ) - розетка РС10ТВ
    В(DB9) - вилка DB9
    Р(DB9) - розетка DB9
    O - соединитель отсутствует

     Пример заказа: ЛИР-9M-1-1840-01-05-ПИ-1-4-1.5-В(DB9)

    ЛИР-9М, исполнение 1, Lизм. = 1840 мм, одна Р.М. по середине длины измерения, напряжение питания +5 В, тип выходного сигнала ПИ, дискретность 1 мкм, класс точности - 4, длина кабеля 1,5 м, вилка DB9.





    Характеристики

    Длина перемещения, мм 70 ;   120 ;   170 ;   220 ;   270 ;   320 ;   370 ;   420 ;   470 ;   520 ;   570 ;   620 ;   720 ;   820 ;   920 ;   1020 ;   1140 ;   1240 ;   1340 ;   1440 ;   1540 ;   1640 ;   1740 ;   1840 ;   1940 ;   2040 ;   2240 ;   2440 ;   2640 ;   2840 ;   3040 ;   3170
    Напряжение питания, В +5
    Выходной сигнал СТ (~11мкА)
    СН (~1 В)
    ПИ (TTL)
    Период регулярного растра измерительной шкалы (только для выходных сигналов типов СТ, СН) , мкм. 20
    40
    Дискретность (только для выходных сигналов типа ПИ) , мкм. 0,1
    0,5
    1
    2
    5
    10
    Класс точности 3 кл ∆д(мкм) = 2+4,5×Lизм(м)
    4 кл ∆д(мкм) = 5+8×Lизм(м)
    Вариант исполнения 1 - Начало отсчета слева, кабель вправо
    2 - Начало отсчета слева, кабель влево
    3 - Начало отсчета справа, кабель вправо
    4 - Начало отсчета справа, кабель влево
    Максимально допустимая скорость измерительного перемещения, м/мин 120
    Максимальное ускорение измерительного перемещения, м/с² 30
