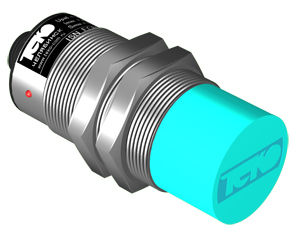

Индуктивный преобразователь перемещения ISAN EC8A-43P-15-PS4

Артикул: Те ISAN EC8A-43P-15-PS4
Индуктивный преобразователь перемещения ISAN EC8A-43P-15-PS4 предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами.
Складські залишки: Под заказ
0 грн. (цена без НДС)

Категории: ТЕКО, Датчики положення з аналоговим виходом, Индуктивные датчики, Выходные токи и напряжения, Металлический цилиндр с резьбой, М30

Теги: бесконтактный выключатель, Теко, Датчик, Индуктивный преобразователь перемещенияISAN EC8A-43P-15-PS4

Обзор
Индуктивный преобразователь перемещения ISAN EC8A-43P-15-PS4 предназначен для преобразования бесконтактного воздействия объекта в аналоговый электрический сигнал для управления исполнительными устройствами. Приближение металлического объекта к чувствительной поверхности датчика вызывает плавное уменьшение выходного напряжения и тока датчика.
Характеристика датчика имеет линейный участок, в пределах которого изменение выходного сигнала пропорционально перемещению объекта.
Данное изделие не является метрологическим прибором.

Характеристики

Размер корпуса, ммМ30х1,5х82
Способ установки в металлНевстраиваемый
Рабочий зазор, мм3...15
Линейная зона
рабочего зазора, мм
4,5...12
Нелинейность<=4%
Диапазон рабочих напряжений, Uраб.15...30 В DC
Номинальное напряжение питания, Uном.24 В
Коэффициент пульсации<=10%
Тип выходного сигналааналоговый 4...20мА, 0...10В
Выходное напряжение, Uа: S=0мм<=1,5 в
Выходное напряжение, Uа: Sлин.=min2,5 +/- 0,3 В
Выходное напряжение, Uа: Sлин.=max8,7 +/- 0,3 В
Выходное напряжение, Uа: Sраб.=max>=10 В
Максимальная скорость изменения напряжения на нагрузке2,5 В/мс
Выходной ток, I А:<=3,5 ма
Выходной ток, I A: S=0мм<=3,5 ма
Выходной ток, I A: Sлин.=min5 +/- 0,6 мА
Выходной ток, I A: Sлин.=max17,4 +/- 0,6 мА
Выходной ток, I A: Sраб.=max>=21 мА
Максимальная скорость изменения тока на нагрузке5 мА/мс
Диапазон рабочих температур-15°С...+70°С
Температурный дрейф зазора+/- 5%
Световая индикацияЕсть
Присоединение / ПодключениеСоединитель S19, S20
Защита от переполюсовкиЕсть
Степень защиты по ГОСТ 14254-96IP67
Материал корпусаД16Т
Решение специальных задачИндуктивные преобразователи перемещения
