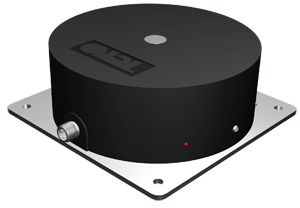

Индуктивный датчик ISN IC16P5-43P-R110-LES4

Индуктивный датчик ISN IC16P5-43P-R110-LES4
Индуктивный датчик ISN IC16P5-43P-R110-LES4
Габаритный чертеж ISN IC16P5-43P-R110-LES4
Схема подключения ISN IC16P5-43P-R110-LES4
Артикул: Те ISN IC16P5-43P-R110-LES4
Индуктивный датчик (индуктивный бесконтактный выключатель) ISN IC16P5-43P-R110-LES4 при появлении объекта воздействия в чувствительной зоне коммутирует электрическую цепь исполнительного устройства. Для срабатывания индуктивного датчика непосредственного соприкосновения с контролируемым объектом не требуется.
Складські залишки: Под заказ
10 206,36 грн. (цена без НДС)
К сравнению В избранное

Категории: ТЕКО, Індуктивні датчики - безконтактні вимикачі, Фланцевый корпус (пластик или металл), Ø163, Напряжение постоянного тока DC, 3-х, 4-х и 5-ти проводные индуктивные датчики, Схема подключения PNP, Коммутационная функция Н.О. для DC, Коммутационная функция Н.З. для DC

Теги: бесконтактный выключатель, Теко, Датчик, Индуктивный датчикISN IC16P5-43P-R110-LES4

Обзор

Индуктивный датчик (индуктивный бесконтактный выключатель) ISN IC16P5-43P-R110-LES4 при появлении объекта воздействия в чувствительной зоне коммутирует электрическую цепь исполнительного устройства. Для срабатывания индуктивного датчика непосредственного соприкосновения с контролируемым объектом не требуется.

При появлении в чувствительной зоне датчика (сенсора) объекта воздействия из любого металла происходит демпфирование электромагнитного поля, амплитуда колебаний генератора уменьшается, срабатывает пороговое устройство (триггер) и электронный ключ датчика переключается.

Характеристики

Размер прямоугольного корпуса, ДлxВxШ 170х170х60
Номинальный зазор, мм 70...110 мм
Тип корпуса Прямоугольный
Корпус Прямоугольный
Рабочий зазор, мм 0...88 мм
Способ установки в металл Невстраиваемый
Максимальный рабочий ток, Imax ≤500 мА
Диапазон рабочих напряжений, Uраб. 12...30 В DC
Падение напряжения при Imax, Ud ≤2,2 В
Тип контакта / Структура выхода PNP Переключающий
Частота переключения, Fmax 10 Гц
Присоединение / Подключение Соединитель S19, S20
Световая индикация Есть
Комплексная защита Есть
Материал корпуса Полиамид
Степень защиты по ГОСТ 14254-96 IP65
Кол-во проводов 4
Коэффициент пульсаций питающего напряжения ≤15%
Присоединение Разъемно-штекерное
Диапазон рабочих температур -10°С...+60°С
Схема подключения 4х проводный

АВТОМАТИЧЕСКИЙ ЗАПУСК ДРОБЕСТРУЙНОЙ УСТАНОВКИ ПО ФАКТУ ПЕРЕМЕЩЕНИЯ ЛИСТА В КАМЕРУ

В процессе транспортировки металлических листов на участок дробеструйной очистки становится актуальной задача определения местоположения листа для эффективной работы дробеструйного оборудования.

Индуктивные датчики ISN IC16P5-43P-R110-LES4 размещаются на рольгангах непосредственно перед дробеструйной установкой. После того, как лист полностью заходит в камеру, датчики обнаруживают отсутствие листа на рольгангах и передают сигнал на контроллер, который в свою очередь запускает процесс дробеструйной очистки в установке.
