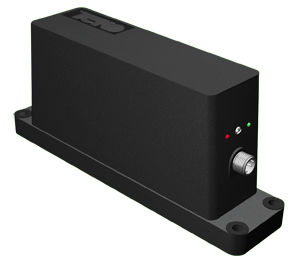

Индуктивный датчик ISN IC15P5-43P-R100-LES4
Категории: ТЕКО, Склад продукції, Склад продукції на сьогодні, Індуктивні датчики - склад Україна., Індуктивні датчики - безконтактні вимикачі, Фланцевый корпус (пластик или металл), Ø163, Напряжение постоянного тока DC, 3-х, 4-х и 5-ти проводные индуктивные датчики, Схема подключения PNP, Коммутационная функция Н.О. для DC, Коммутационная функция Н.З. для DC
Индуктивный датчик (индуктивный бесконтактный выключатель) ISN IC15P5-43P-R100-LES4 при появлении объекта воздействия в чувствительной зоне коммутирует электрическую цепь исполнительного устройства. Для срабатывания индуктивного датчика непосредственного соприкосновения с контролируемым объектом не требуется.
При появлении в чувствительной зоне датчика (сенсора) объекта воздействия из любого металла происходит демпфирование электромагнитного поля, амплитуда колебаний генератора уменьшается, срабатывает пороговое устройство (триггер) и электронный ключ датчика переключается.
Характеристики
| Размер корпуса, ДлxВxШ | 50х97х223 |
| Номинальный зазор, мм | 70...100 мм |
| Рабочий зазор, мм | 0...80 мм |
| Способ установки в металл | Невстраиваемый |
| Диапазон рабочих напряжений, Uраб. | 12...30 В DC |
| Максимальный рабочий ток, Imax | <=500 ма |
| Падение напряжения при Imax, Ud | <=2,2 в |
| Тип контакта / Структура выхода | PNP Переключающий |
| Частота переключения, Fmax | 10 Гц |
| Диапазон рабочих температур | -10°С...+60°С |
| Присоединение / Подключение | Соединитель S19, S20 |
| Световая индикация | Есть |
| Комплексная защита | Есть |
| Материал корпуса | Полиамид |
| Степень защиты по ГОСТ 14254-96 | IP65 |
Индуктивные датчики ВБИ-Ф270-70У-2113-ЗА и ISN IC15P5-43P-R100-LES4
Представлен один тип индуктивного датчика, но с различиями по своей геометрии.
Оба датчика реагируют на металлические объекты, работают при условии постоянного напряжения питания 10…30 Вольт, структура выхода pnp, контакт «переключающий», датчики устанавливаются «незаподлицо».
По форме датчики прямоугольные:
ВБИ-Ф270-70У-2113-ЗА имеет габариты 70*165*334 мм, ISN IC15P5-43P-R100-LES4 50*97*223 мм.
Масса ВБИ-Ф270-70У-2113-ЗА - 7кг., ISN IC15P5-43P-R100-LES4 имеет массу около 1 кг.
Датчик ISN IC15P5-43P-R100-LES4 имеет разъёмно – штекерное соединение, датчик ВБИ-Ф270-70У-2113-ЗА подключается с помощью двухметрового кабеля.
В чём же преимущество данного типа бесконтактного выключателя?
Относительно других видов индуктивных датчиков, он имеет значительно повышенное расстояние срабатывания, 100 мм. К примеру, это позволяет обнаружить трубу, перемещающуюся по рольгангу. В момент, когда изделие «подпрыгивает», меняется расстояние от трубы до датчика, и создаётся вибрация. За счёт запаса дальности срабатывания индуктивного датчика, можно обнаруживать изделие в зоне гарантированного расстояния срабатывания, не повредив его.
