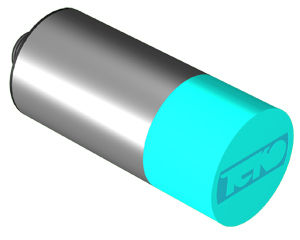

Емкостный датчик CSN GC9A5-31P-30-LZS4

Артикул: Те CSN GC9A5-31P-30-LZS4
Выключатель ёмкостный бесконтактный (датчик) CSN GC9A5-31P-30-LZS4 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.
Складські залишки: Под заказ
1 026,41 грн. (цена без НДС)

Категории: ТЕКО, Ємнісні безконтактні вимикачі. Ємнісні датчики., Металлический цилиндр без резьбы, Ø34, Напряжение постоянного тока DC, 3-х, 4-х и 5-ти проводные емкостные датчики, Схема подключения PNP, Коммутационная функция Н.О. для DC

Теги: бесконтактный выключатель, Теко, Датчик, Емкостный датчик CSN GC9A5-31P-30-LZS4

Обзор

Выключатель ёмкостный бесконтактный (датчик) CSN GC9A5-31P-30-LZS4 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.

Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики

Размер корпуса, ммдиаметр 34х85
Способ установки в металлНевстраиваемый
Тип контакта / Структура выходаPNP Замыкающий
Номинальный зазор30 мм
Рабочий зазор0...24 мм
Гистерезис3...15%
Диапазон рабочих напряжений, Uраб.10...30 В DC
Максимальный рабочий ток, Iраб.400 мА
Падение напряжения при Iраб, Ud<=2,5 в
Частота переключения, Fmax25 Гц
Комплексная защитаЕсть
Световая индикацияЕсть
Присоединение / ПодключениеСоединитель S19, S20
Материал корпусаД16Т
Диапазон рабочих температур-25°С...+75°С
Степень защиты по ГОСТ 14254-96IP65
