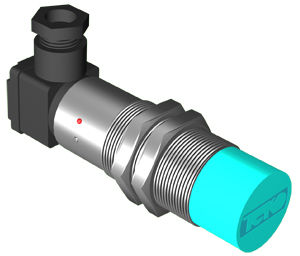

Емкостный датчик CSN ET81A5-11G-20-LZ
Категории: ТЕКО, Склад продукції, Ємнісні датчики - склад Україна., Металлический цилиндр с резьбой, М30, Напряжение постоянного тока DC, 3-х, 4-х и 5-ти проводные емкостные датчики, Коммутационная функция Н.О. для DC и AC/DC, Напряжение переменного тока АС, 3-х, 4-х и 5-ти проводные емкостные датчики, Коммутационная функция Н.О.АC и AC/DC, Напряжение постоянного и переменного тока AC/DC, 3-х, 4-х и 5-ти проводные емкостные датчики, Коммутационная функция Н.О.AC/DC, АC и DC
Выключатель ёмкостный бесконтактный (датчик) CSN ET81A5-11G-20-LZ-H предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.
Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.
Характеристики
| Размер корпуса, мм | М30х1,5х112 |
| Способ установки в металл | Невстраиваемый |
| Тип контакта / Структура выхода | Замыкающий |
| Номинальный зазор | 20 мм |
| Рабочий зазор | 0...16 мм |
| Гистерезис | 5...20% |
| Диапазон рабочих напряжений, Uраб. | 20...250 В / 20...320 В DC/AC |
| Рабочий ток, Iраб. При t<=75°c< td=""> | 10...500 мА (при <=75°c)< td=""> |
| Рабочий ток, Iраб. При t>75°C | 10...150 мА (при >75°C) |
| Максимальный ток, Imax при t <=20 мс="" и="" f="" <="1" гц | 3 A f=1 Гц |
| Остаточный ток | <=5 ма |
| Падение напряжения при Iраб, Ud | <=5 в |
| Частота переключения, Fmax | 25 Гц |
| Комплексная защита | Есть |
| Световая индикация | Есть |
| Заземляющий вывод | Есть |
| Присоединение / Подключение | Клеммник |
| Материал корпуса | Д16Т |
| Диапазон рабочих температур | -15°С...+105°С |
| Степень защиты по ГОСТ 14254-96 | IP65 |
