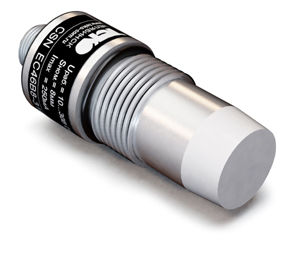

Датчик уровня CSN EC46S8-32P-8-LZS4-P1

Артикул: Те CSN EC46S8-32P-8-LZS4-P1
Выключатель ёмкостный бесконтактный (датчик) CSN EC46S8-32P-8-LZS4-P1 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.
Складські залишки: Под заказ
0 грн. (цена без НДС)

Категории: ТЕКО, Ємнісні безконтактні вимикачі. Ємнісні датчики., Металлический цилиндр с резьбой, G3/4, Напряжение постоянного тока DC, 3-х, 4-х и 5-ти проводные датчики, Схема подключения PNP, Коммутационная функция Н.З. для DC

Теги: бесконтактный выключатель, Теко, Датчик, Датчик уровня CSN EC46S8-32P-8-LZS4-P1

Обзор

Выключатель ёмкостный бесконтактный (датчик) CSN EC46S8-32P-8-LZS4-P1 предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах.


Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики

Принцип измеренияЁмкостный
Размер корпуса, ммдиаметр 30х82
Способ установки в металлНевстраиваемый
Номинальный зазор, мм8 мм
Рабочий зазор, мм0...6,4 мм
Диапазон рабочих напряжений, Uраб.210...30 В DC
Материал корпуса12Х18Н10Т
Материал чувствительной поверхностиФторопласт
Тип контакта / Структура выходаPNP Размыкающий
Комплексная защитаЕсть
Максимальный рабочий ток, Imax250 мА
Падение напряжения при Imax, Ud<=2,5 в
Частота переключения, Fmax50 Гц
Гистерезис3...15%
Диапазон рабочих температур-25°С...+75°С
Степень защиты по ГОСТ 14254-96IP68 - чувствительная поверхность, IP65 - остальное
Световая индикацияЕсть
Присоединение / ПодключениеСоединитель S19, S20
