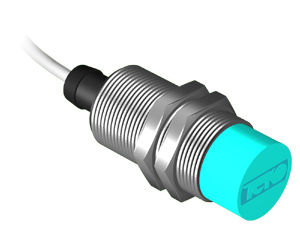

Взрывозащищенный датчик ISN FF4A-8-N-C

Датчик индуктивный бесконтактный особовзрывобезопасный ISN FF4A-8-N-C предназначен:
- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;
- для применения в качестве элементов автоматизированных систем управления технологическими процессами;

Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 1Ex ia ma IIC T6 Gb X, должен подключаться к сертифицированной электрической цепи уровня “ia” группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработок)”.

Характеристики

Взрывозащищенный датчик ISN FF4A-8-N-C как Аналог датчику Turk NI10-G18-Y1X
Данный тип датчика может заменить по своим техническим параметрам импортный индуктивный датчик Turk NI10-G18-Y1X.

Turk NI10-G18-Y1X это Индуктивный датчик: ATEX категория II 1 G, Ex зона 0 ATEX категория II 1 D, Ex зона 20 SIL2 (Режим пониженных требований) по IEC
61508, PL в соответствии с ISO 13849-1 при
HFT0 SIL3 (Режим всех требований) по IEC 61508,
PL e в соответствии с ISO 13849-1 при конфи-
гурации с резервированием HFT M18 1 цилиндр с резьбой Хромированная латунь 2-проводн. DC, ном. 8.2 В DC выход соотв. DIN EN 60947-5-6 (NAMUR) кабельное соединение

Номинальная дистанция срабатывания 10 мм
Условия монтажа Не заподлицо
Безопасное рабочее расстояние (0,81 x Sn) мм
Корректировочные коэффициенты St37 1; Al 0.3; нерж. сталь 0.7; Ms 0.4
повторяемость (стабильность) позицио-
нирования 2 полн. шкалы
Температурный дрейф 10 Гистерезис 1…10 Температура окружающей среды -25…+70 °C
Выходная функция 2-проводн., NAMUR
Частота переключения 0.5 кГц
Напряжение ном. 8.2 В Потребляемый ток в неактивном режиме 2.1 мА
Потребляемый ток возбуждения 1.2 мА
Допущен в соответствии с KEMA 02 ATEX 1090X
Внутренняя емкость (Ci)/индуктивность (Li) 150 нФ 150 мкГн
Маркировка устройства II 1 G Ex ia IIC T6 Ga/II 1 D Ex ia IIIC T115
°C Da
(макс. Ui 20 В, Ii 20 мA, Pi 200 мВт)
Конструкция Цилиндр с резьбой, M18 1
Размеры 34 мм
Материал корпуса Металл,CuZn,Хромированный
Материал активной поверхности пластмасса, PA12-GF30
Колпачок пластмасса, EPTR
Макс. момент затяжки гайки 25 Нм
Электрическое подключение Кабели
Качество кабеля 5.2 мм, Синий, LifYY, ПВХ, 2 м
Поперечное сечение кабеля 2x0.34 мм2

Вибростойкость 55 Гц (1 мм)
Ударопрочность 30 g (11 мс)
Класс защиты IP67
Средняя наработка до отказа 6198 лет в соответствии с SN 29500-(Изд.
99) 40 °C
Индикация состояния переключения светодиод желтый

IMX12-DI01-2S-2T-0/
24VDC
7580020
Изолирующий переключающий
усилитель, 2-канальный; SIL2 по
IEC 61508; Взрывозащищенная
версия; 2 транзисторных выхода;
вход для сигналов NAMUR; Вкл/
Выкл мониторинга линии на обрыв
и КЗ; переключатель режима НО/
НЗ; дублирование сигнала; съемные
винтовые клеммы; ширина 12,5 мм;
источник питания 24 В пост. тока
