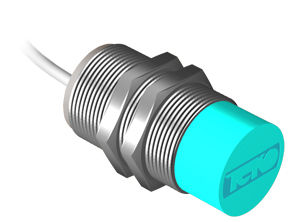

Взрывозащищенный датчик ISN F5A-10-N
Датчик индуктивный бесконтактный особовзрывобезопасный
- для преобразования бесконтактного воздействия объекта в электрический сигнал для управления исполнительным устройством;
- для применения в качестве элементов автоматизированных систем управления технологическими процессами;
Датчик относится к особовзрывобезопасному электрооборудованию, имеет маркировку взрывозащиты 1Ex ia ma IIC T6 Gb X, должен подключаться к сертифицированной электрической цепи уровня “ia” группы IIC и может применяться во взрывоопасных зонах в соответствии с требованиями главы 7.3 “Правил устройства электроустановок” и ГОСТ Р 51330.13-99 “Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме
подземных выработок)”.
Характеристики
| Тип датчика | Индуктивный |
| Размер корпуса, мм | M22x1,5x51 |
| Номинальный зазор, мм | 10 мм |
| Рабочий зазор, мм | 0...8 мм |
| Способ установки в металл | Невстраиваемый |
| Материал корпуса | Д16Т |
| Диапазон рабочих напряжений, Uраб. | 7,7...9 В DC |
| Номинальное напряжение питания, Uном. | 8,2 В DC |
| Выходной ток с демпфированным генератором | 0,1...1,0 мА |
| Выходной ток с недемпфированным генератором | 2,2...6,0 мА |
| Входное сопротивление согласующего усилителя | 500...1000 Ом |
| Номинальное входное спротивление согласующего усилителя | 1000 Ом |
| Добавочное сопротивление между выключателем и усилителем | 0...50 Ом |
| Выходная функция | размыкающий контакт |
| Пульсация питающих напряжений | <=10% |
| Гистерезис | <=15% |
| Частота переключения, Fmax | 250 Гц |
| Собственная емкость выключателя | <=30 нф |
| Диапазон рабочих температур | -25°С...+75°С |
| Выходной ток на включение | >=1,8 мА |
| Выходной ток на отключение | <=1,5 ма |
| Выходной ток с полностью недемпфированным генератором | >=2,2 мА |
| Выходной ток с полностью демпфированным генератором | <=1,0 ма |
| Присоединение / Подключение | Кабель 2x0,34 кв.мм |
| Специальное исполнение | Взрывобезопасное исполнение |
| Степень защиты по ГОСТ 14254-96 | IP67 |
Такой датчик ISN F5A-10-N можно попробовать на замену импортного индуктивного датчика Pepperl+Fuchs NJ10-22-N-E93-Y30629
Основные параметры Pepperl+Fuchs NJ10-22-N-E93-Y30629: Датчик NAMUR (Взрывобезопасное исполнение ), Функция переключения Нормально замкнутый (NC), Номинальное рабочее расстояние 10 мм, Монтаж незаподлицо, Гарантированное рабочее расстояние 0 ... 8,1 мм, Тип выхода 2-проводный, Частота переключения 0 ... 2000 Гц, Тип соединения кабельный ПВХ, 2 м, Степень защиты IP68, Размер корпуса, мм M22x75, номинальный вольтаж 8 Вольт.
Необходимо дополнительное согласование с техническими специалистами по поводу монтажа данного типа датчика на замену ISN F5A-10-N.
